Die neue Generation Klimadecke.

Als akustisch wirksame Klimaleuchte.

Vier Raumklimalösungen.
Ein System.
Das Kühlsegel ohne Taupunktabschaltung.
Kühlendes HCL-Flächenlicht.
Für Arbeitsplätze.
Anfrage
Ihr Weg zu uns.

Telefon: +49 (0) 36693 43422-0

Konfigurationen

Das Heiz-, Kühldeckensegel mit Licht und Akustik für gesundes Raumklima.

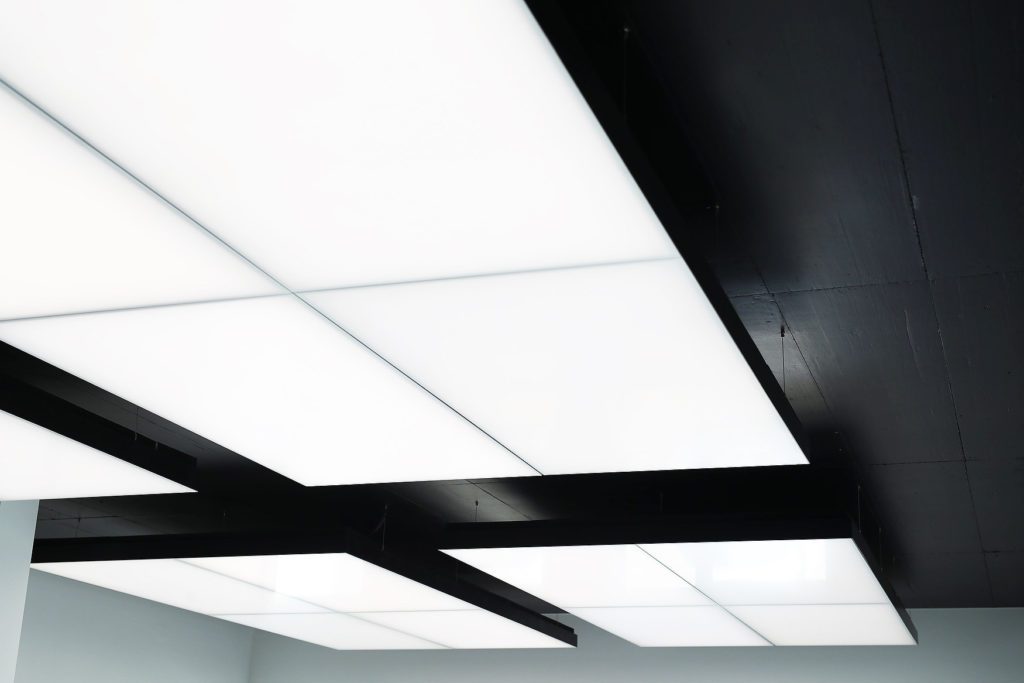

Klimaleuchte

1237 interpanel wahlgruppe bearbeitetA 1024x683 - Produkt -2

Licht

Akustik

Heizen

Kühlen

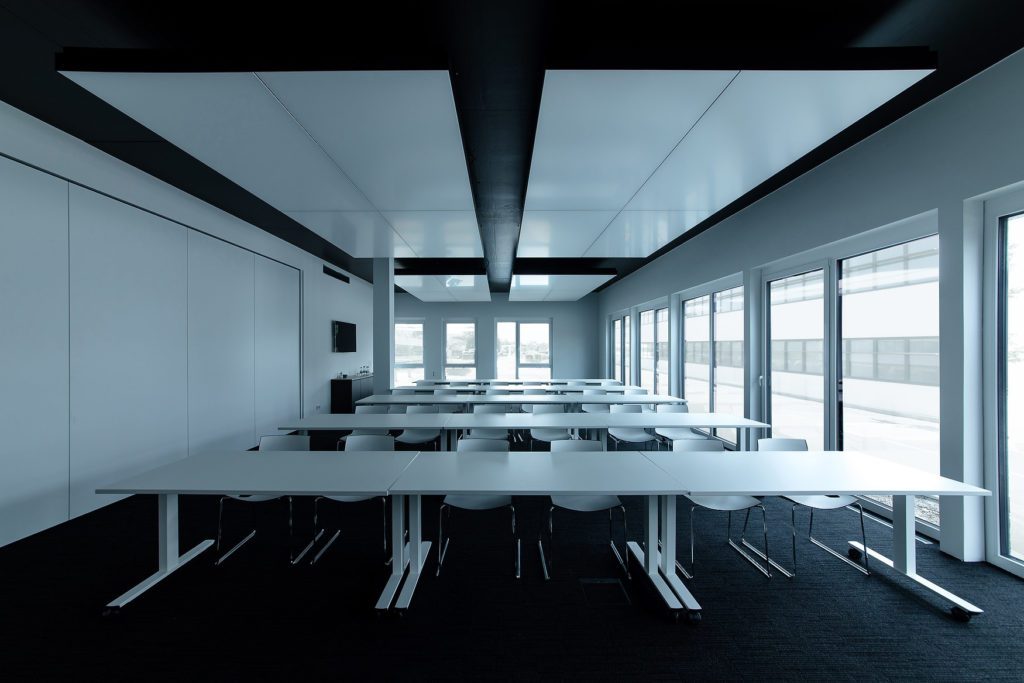

Klimapanel

180228 1438 interpanel wahlgruppe freigestellte Fenster ohne LichtA 1024x683 - Produkt -2



Akustik

Heizen

Kühlen

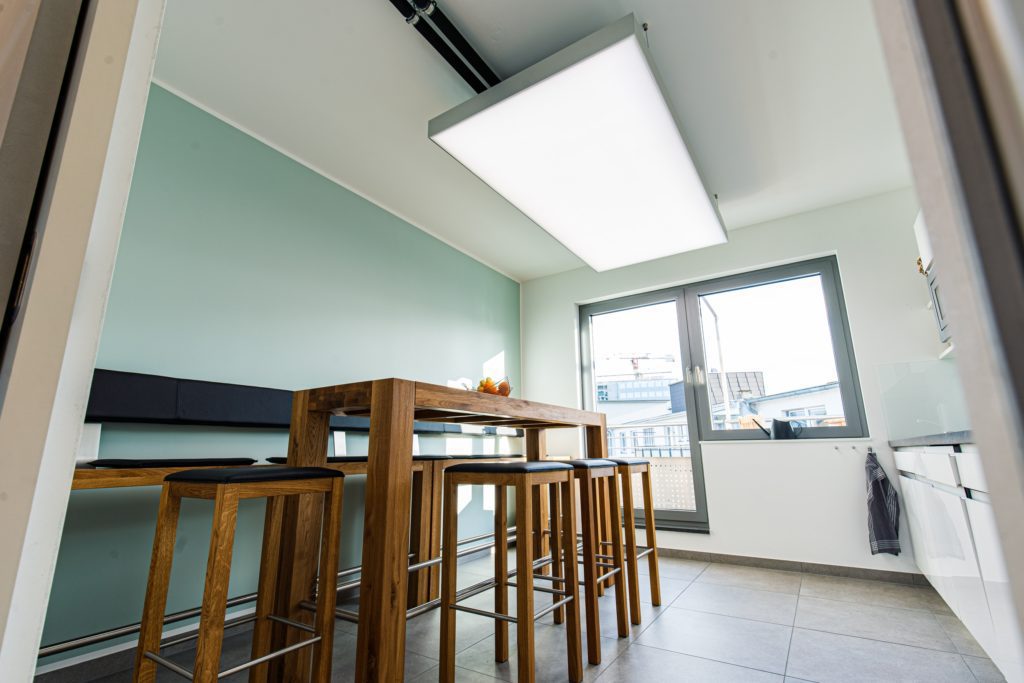

Akustikleuchte

ABW Architekten Heiz Kühldecke mit Licht und Akustik von interpanel 04 1024x683 - Produkt -2

Licht

Akustik

Smarte Regel- und Steuerungstechnik

offene Kompatibilität mit
BUS-Systeme | KNX | DALI | EnOcean | Bluetooth | Für Einzelräume oder Zentral

Technische Unterlagen anfordern

Ein System
Smarte Funktionen vereint.

Schaffen Sie in Ihren neuen und bestehenden Räumen intelligent und hochwertig ein gesundes und produktives Raumklima für Ihre Mitarbeiter. Sparen Sie  obendrein wertvolle Heiz- und Kühlenergie. Durch die physiologisch optimale Raumkonditionierung mit interpanel schaffen Sie nachhaltig attraktive und zukunftsfähige Lebens- und Arbeitswelten. Das steigert die Wirtschaftlichkeit Ihrer Büro- & Geschäftsräume, die Zufriedenheit Ihrer Mitarbeiter und die Attraktivität Ihres Unternehmens.



Die Klimaleuchte von interpanel ist ein einzigartiges multifunktionales Heiz-, Kühlsegel mit arbeitsplatzkonformen und circadianen HCL – LED Flächenlicht, Akustik, Infrarot-Heizung und taupunktunabhängiger Flächenkühlung in einem.

logo whiteZeichenfläche 1 1 - Produkt -2
logo whiteakusik Zeichenfläche 1@2x - Produkt -2
logo whitetemp Zeichenfläche 1@2x 1 - Produkt -2
logo whitecool Zeichenfläche 1@2x 1 - Produkt -2

Licht

3000 -6500 K

CRI 80+ bis 95+

15.000 lm

Akustik

aw: 0,85 – 1

schwer entflammbar

individuelle Farbgebung

Heizen

+ 92 W/m²

niedrige Heiztemperatur

Infrarotwärme

Kühlen

+ 136 W/m²

lautlos & zugluftfrei

ohne Taupunktfühler

Smarte Regel- und Steuerungstechnik

Kompatibilität mit
KNX – DALI – EnOCean – Bluetooth – weitere | Einzelraum- oder Zentralsteuerung

Zu den Funktionsprinzipien

Innovationen
Zusammen noch besser.

Durch die mit dem Fraunhofer-Institut für Bauphysik weltweit patentierte interpanel-Technologie gelangt die feuchte Umgebungsluft nicht mehr an die gekühlte Fläche, der Wärmeenergieaustausch bleibt aufrechterhalten. Der Aufbau verhindert den Tauwasserausfall und steigert die Kühlleistung um ein Vielfaches. Dieser Effekt kommt insbesondere im warmen Sommerklima zum Tragen. Das integrierte circadiane HCL-LED-Flächenlicht bietet eine natürliche arbeitsplatzkonforme Beleuchtung auf höchstem Niveau. Als modulares System ist es problemlos erweiterbar, umzugsfähig und konfigurierbar.

Flächenkühlung
ohne
Taupunktabschaltung

kühlendes &
circadianes
HCL – Flächenlicht

multifunktional
und
modular

Mehr zu den Innovationen

Smarte Integration
Ihr Vorteil im Bauprozess.

interpanel ist als modulares, multifunktionales Heiz- und Kühlsegel mit arbeitsplatzkonformer und circadianer HCL- LED Beleuchtung und hoher akustischer Absorption designt. Dieses lässt sich optimal in gewerbliche Bestands- und Neubauten integrieren.  Zum Betrieb ist ein Hydraulischer- und Elektroanschluss notwendig. Mit nur einem Deckensystem werden so die wesentlichen Raumklimafaktoren für Kühlung, Licht, Wärme und Akustik abgedeckt.

Bauherr - wirtschaftlich, wartungsfrei und planbar
Architekt - Design und Funktion perfekt vereint
Fachplaner - minimale Schnittstellen und Koordination
Nutzer - natürliches Wohlfühlklima ohne Kompromisse
Bauherr - wirtschaftlich, wartungsfrei und planbar
  1. zügige Installation
  2. flexibel umzugsfähig
  3. geringe Deckenbelegung
  4. zufriedene Nutzer
  5. niedrige Energiekosten
Architekt - Design und Funktion perfekt vereint
  1. Keine komplexen Produktkombinationen
  2. mehr Raumvolumen
  3. hochwertiges Design
  4. individualisierbares Farbkonzept
  5. Vier Lösungen, ein System
Fachplaner - minimale Schnittstellen und Koordination
  1. keine Taupunktproblematik
  2. schnelle Inbetriebnahme
  3. wenige Gewerke
  4. Reduktion der Technik
  5. einzigartige Leistung
Nutzer - natürliches Wohlfühlklima ohne Kompromisse
  1. frei von kalter Zugluft
  2. geräuschlos
  3. circadianes Licht
  4. kein trockener Hals
  5. optimale Akustik

Beispielkonfigurationen

Die Systemlösung für Ihr bestehendes oder neues Gewerbeobjekt.

3er Gruppe
2x Klimapanel 1x Klimaleuchte

  • ideal für 2-4 Arbeitsplätze
  • Für Räume bis ca. 30 m²
  • Beleuchtung > 750 lx
  • Infrarotwärme, -kühlung
TGA-Anbindung
TGA-Anbindung
    • korrosionsfester Warm- und /oder Kaltwasserkreislauf
    • Stromkreis mit 230 V
    • verfügbare Deckenhöhe
      • minimal: 180 mm
      • optimal: 400 mm

4er Gruppe
2x Klimapanel 2x Klimaleuchte

  • ideal für 4-6 Arbeitsplätze
  • Für Räume bis ca. 40 m²
  • Beleuchtung > 1000 lx
  • Infrarotwärme, -kühlung
TGA-Anbindung
TGA-Anbindung
    • korrosionsfester Warm- und /oder Kaltwasserkreislauf
    • Stromkreis mit 230 V
    • verfügbare Deckenhöhe
      • minimal: 180 mm
      • optimal: 400 mm

mehrere Gruppen
z.B. 6x Klimapanel 3x Klimaleuchte

  • ideal für mehr als sechs Arbeitsplätze
  • Für Großraumbüros und Co-working
  • Beleuchtung > 1000 lx
  • zonale Infrarotwärme, -kühlung
TGA-Anbindung
TGA-Anbindung
    • korrosionsfester Warm- und /oder Kaltwasserkreislauf
    • Stromkreis mit 230 V
    • verfügbare Deckenhöhe
      • minimal: 180 mm
      • optimal: 400 mm

Technische Daten

techische Zeichnung klein - Produkt -2

Abmessungen Standard
Einzelelement mit Rahmenblende
2163 x 1068 x 100 mm

Gewicht
ca. 26 kg/Panel
ca. 11 kg/m² (betriebsfertig)

Oberfläche
reinweiß

Beleuchtung
circadianes HCL- LED Flächenlicht*

Nutzlichtstrom bis zu 30000 lm/Panel
Standard 15000 lm/Panel
Standard CRI > 80
Optional CRI > 95+
Blendungsbewertung (UGR): <19
Farbtemperatur: 3000 K- 6500 K
DALI, DALI-DT 8 kompatibel
optional (mit HCL): Taster, COM 1
LEDs sind einzeln wechselbar

Kühlleistung nach DIN EN 14240
136 W/m² (Δθ: 20 K)
keine Taupunktabschaltung

Bemessungswert mit HCL-LED:
213,2 W/m² (Δθ: 20 K)
keine Taupunktabschaltung

Kühlleistung nach DIN EN 14240
bei 21 °C mittlerer Raumtemp.
106,8 W/m² (Δθ: 16 K)

Heizleistung nach DIN EN 14037-5:2016
67,4 W/m² (ΔT: 15 K)
43,2 W/m² (ΔT: 10 K)

integrierte Sensorik
Tageslichtsensor
HF/IR Bewegungsmelder

weitere technische Daten
interpanel aufbau system01 4Belegung 1024x796 - Produkt -2

Deckenfeld mit 5 Panels, Akustikauflage, dimmbaren LED-Vorschaltgeräten, Medienanschlüssen als abgehängte
Klimaleuchte

Das interpanel-Element ist ein multifunktionales Verbundelement mit geprüfter interpanel-Verbindungstechnik und standardisierter sowie montagefreundlicher Profilgeometrie. Zur Verteilung von Wärme und Kälte wird ein hocheffizientes und bewährtes System sowie Wasser als Wärmeträgermedium eingesetzt. Durch neuartige Materialien wird die Verbundkonstruktion hochwärmeleit- und tragfähig. Die Sichtoberfläche ist rein weiß und bietet eine gleichmäßige und intensive Flächenbeleuchtung.

Abmessungen
2159 x 1064 x 94 mm (Standard)
ca. 26 kg/Panel,  ca. 11 kg/m² (gefüllt )

Installation
System-Seilabhänger, als
Objektpendelleuchte oder Deckenfeld

Oberfläche
Spezialpolymer, reinweiß

Folie*
Spezialpolymer, diffusionsdicht
schwer entflammbar im Verbund
UV-resistent und antistatisch
vollständig recyclebar

Brandklasse* Gesamtsystem
nach DIN EN 13501-1:2010-01
schwer entflammbar, B-s2, d0

Akustik*
Hoch absorbierend, Absorberklasse B, aw = 0,85

Beleuchtung Power-LED Flächenlicht*
Anschlussleistung bis 480 W/Panel (5A bei 48 V)
Nutzlichtstrom bis zu 30.000 lm/Panel
Standard 15.000 lm/Panel
Standard CRI > 80+
Optional CRI > 95+
3000 K- 6500 K
Flickerfrei
DALI DT-8, Schalter, dimmbar
UGR <19 für Bildschirmarbeitsplätze
LEDs tauschbar

Kühlleistung nach DIN EN 14240
52 W/m² (Δθ: 8K) | 136 W/m² (Δθ: 20 K)*
128 W/m² (Δθ: 8 K) | 213 W/m² (Δθ: 20 K)*
keine Taupunktabschaltung

Heizleistung nach DIN EN 14037-5:2016
67,4 W/m² (ΔT: 15 K) 43,2 W/m² (ΔT: 10 K)

typische Vorlauftemperatur
6 °C – 45 °C

Auf Anfrage sind alle Prüfzeugnisse einzusehen.
