Projekt: ABW Architekten GmbH
Ort: Düsseldorf
Planung: ABW Architekten GmbH
Bauzeit: 2018/2019
Nutzung: Architekturbüro
Fläche: 250 m²
Bauherr: ABW Architekten GmbH
www.abw-architekten.de
Haustechnik und Installation: Lamemo GbR
Beleuchtung-, Akustik-, Kühl-, Heizdecken: interpanel GmbH
„Besonderes Kriterium ist die absolute Zugluftfreiheit, insbesondere für die weiblichen Mitarbeiter, bei gleichzeitig hoher möglicher Kühlleistung und raumweiser Regelung.“
Das Architekturbüro ABW Architekten GmbH (www.abw-architekten.de) ist ein Architekturbüro im Herzen Düsseldorfs. ABW Architekten verfügt über langjährige Erfahrung in der Umsetzung anspruchsvoller Bauprojekte. Es werden sämtliche Leistungen rund um die Planung, den Bau und die Sanierung von Büro-, Wohn- und Gewerbebauten erbracht.
Im Zuge einer Nachverdichtung inmitten der Düsseldorfer Innenstadt wurden hochwertige neue Büros geschaffen. Für den Kunden war die Gewinnung und das Halten qualifizierter Fachkräfte durch ein gesundes Arbeitsklima besonders wichtig. Daher wurden mit entsprechendem Fachwissen und den über die Jahre gemachten Erfahrungen zahlreiche Raumklimasysteme unter gesamtwirtschaftlichen, technischen und ökologischen Gesichtspunkten verglichen. Aufgrund der herausragenden technischen Eigenschaften und dem besonderen Etwas wurde sich für die akustisch wirksame Klimaleuchte von interpanel entschieden.
Maßgebend war das zuverlässige Zusammenspiel mit natürlicher Lüftung im Kühlfall, die einzigartige und arbeitsplatzkonforme LED-Flächenbeleuchtung mit Human Centric Lighting, sowie die Realisation der Gesamtmaßnahme aus einer Hand. Besonderes Kriterium ist die absolute Zugluftfreiheit, insbesondere für die weiblichen Mitarbeiter, bei gleichzeitig hoher möglicher Kühlleistung und raumweiser Regelung.
Die thermischen und lichttechnischen Anforderungen an Arbeitsplätze werden übertroffen und können so auf die individuellen Bedürfnisse der Mitarbeiter eingehen.
Die akustisch wirksame Klimaleuchte von interpanel ist für ABW Architekten die Arbeitsplatz-Lösung für gesunde und nachhaltige Kühlung, Heizung, Beleuchtung und Akustik. Das intelligente Steuerungssystem wurde auf die Bedürfnisse des Kunden programmiert und durch künstliche Intelligenz im System fortlaufend auf Komfort- und Energieeinsparung optimiert.
Live kann unter anderem die Außen- und Raumtemperatur, das Wetter, die Anwesenheit, Beleuchtung und der Energieverbrauch einzelner Verbraucher in der eigenen einfach zu bedienenden App mit gesichertem Zugang überwacht werden.
ABW Architekten GmbH
Anlagenkonzept
Installation und Regelung

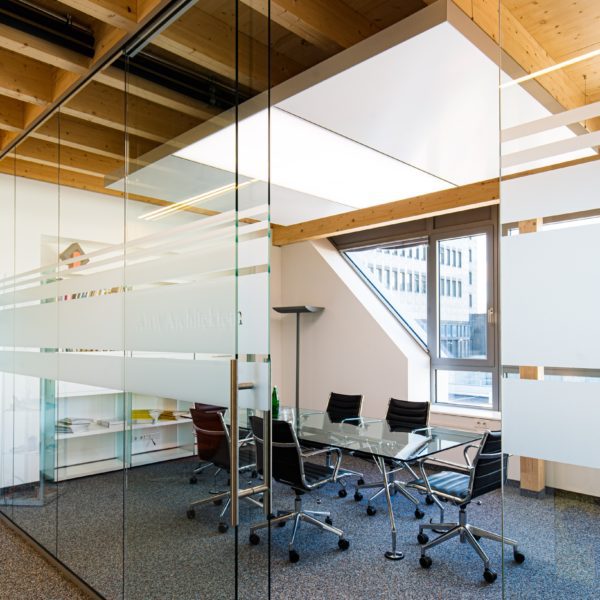

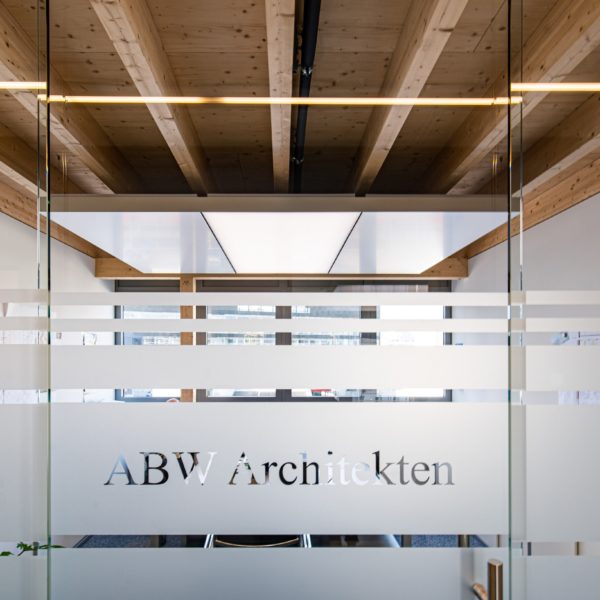

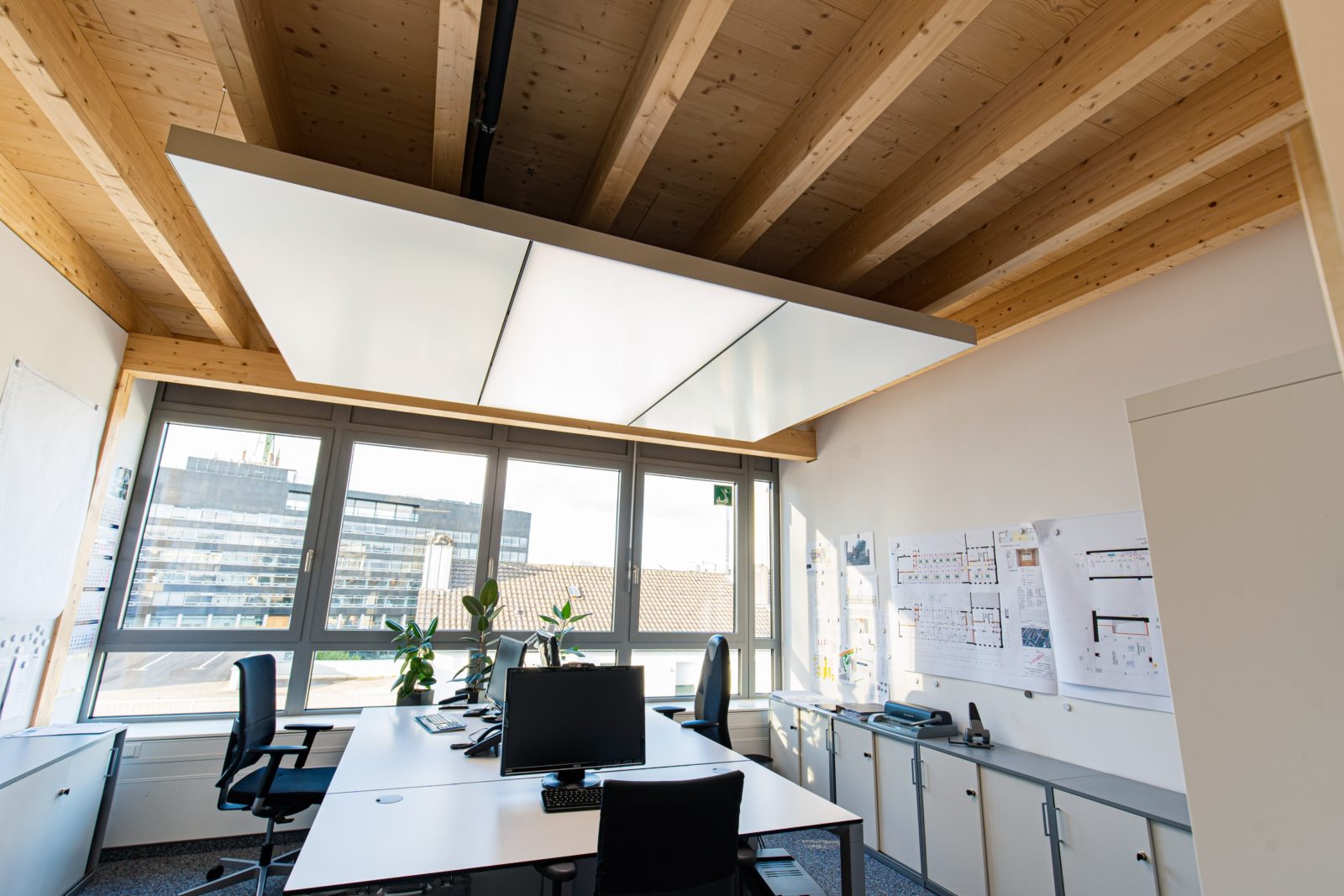

Insgesamt wurden 20 Elemente mit 8 Klimaleuchten und 12 Klimapanels abgependelt. In den Büroräumen werden diese zu Gruppen mit jeweils zwei akustisch wirksamen Klimapanels und einer Klimaleuchte über den Arbeitsplätzen montiert. Die Holzdecke sollte soweit möglich sichtbar bleiben. Mit einer geringen Belegungsfläche von <30 %, konnte die Holzoptik ohne einen Kompromiss beim Komfort eingehalten werden.
Jeder Raum wird einzeln über einen zentralen Miniserver mit Onlinezugriff und App geregelt. Mit der mobilen Anwendung ist mit höchsten Sicherheitsstandards die Einstellung, Kontrolle und das Monitoring bequem ermöglichen. Die KI-basierte intelligente Steuerung lernt dabei permanent das Nutzer- und Temperaturverhalten. Damit wird jederzeit eine optimale Temperatur und Energieeffizienz erreicht. Nach dem Kühlbedarf wird das hydraulische Netz mit ca. 10 °C im Spitzenlastfall gefahren. Ohne das es auch im Zusammenspiel mit natürlicher Lüftung zur Taupunktunterschreitung und Kondensation kommt (siehe Innovation). Die Luft-Wasser-Wärmepumpe erreicht so einen optimalen Wirkungsgrad. Durch die kurze Reaktionszeit von unter drei Minuten wird auf stark schwankende Bedürfnisse eingegangen.
Gebäude
- Gewerbebau
- ein Geschoss
- Geschossfläche ca. 250 m²
Komponenten der technischen Anlage:
- Luft-Wasser-Wärmepumpe
- Loxone KI-basierte Licht-, Heiz- und Kühlleistungssteuerung
- Mehrzonen-Temperatursensorik mit Tagesabgleich
- Anwesenheitserfassung
- smart eingebundene Heizungsthermostate

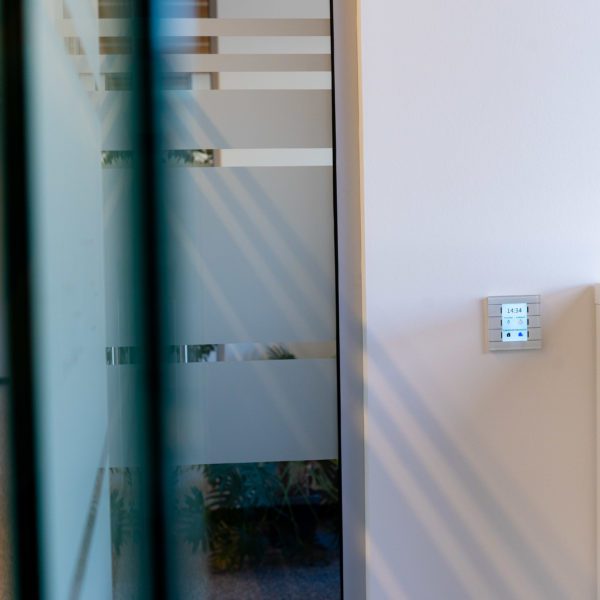

- Touch TFT-Display als All-in-One-Raumbediengeräte
- DALI-HCL-LED-Lichtsteuerung für circadiane Arbeitsplatzbeleuchtung
- interpanel-System als akustisch wirksame Klimaleuchte

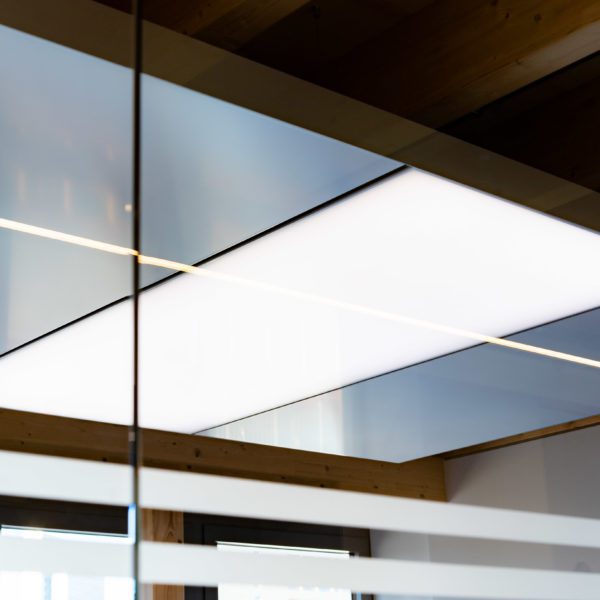

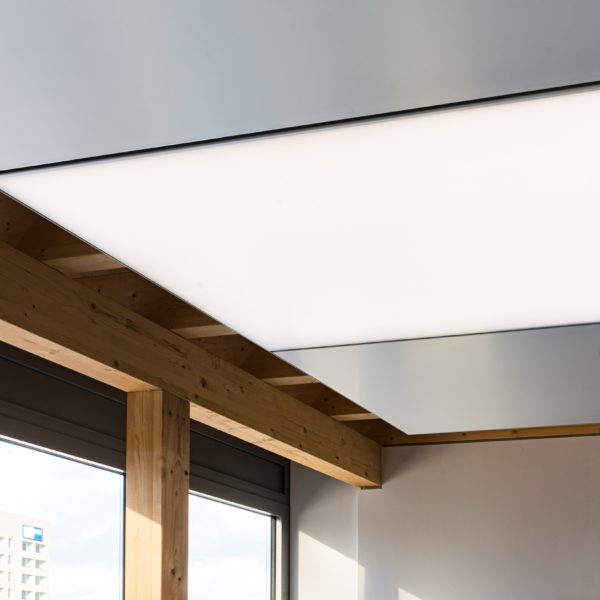

Die akustisch wirksame Klimaleuchte für zugluftfreie Hochleistungskühlung/Heizung und Human centric lighting Arbeitsplatzbeleuchtung mit >1000 lx
Lichtmanagement
Biodynamisch circadiane HCL-LED-Beleuchtung
Human centric lighting richtet sich nach dem biologischen Rhythmus des Menschen. Zur Steigerung der Zufriedenheit und Produktivität ist das interpanel-System standardmäßig als leistungsfähige HCL-LED-Klimaleuchte ausgelegt.
Das Lichtmanagement erfolgte ebenfalls über die Touch-Glastaster und läuft nach dem circadianen Rhythmus des Menschen, oder individuell je nach Bedarf. Wahlweise werden über 1000 lx im Farbtemperaturbereich von 3000 – 6500 K komplett blendfrei geschaffen. Die Beleuchtung wird dabei durch die manuell schaltbare „Anwesenheitsmeldung“ der Nutzer eingestellt.
