Gesundes Raumklima im All-in One System.
Die akustisch wirksame Klimaleuchte.
Einzigartig kühlende Lichtfläche
4 Funktionen vereint
Zertifizierte Leistungswerte
Die akustische wirksame Klimaleuchte ist eine multifunktionale Heiz-, Kühldecke mit circadianer Beleuchtung und hoher akustischer Absorption.
Im Unterschied zu konventionellen Kühldeckensegeln besteht keine Taupunktbegrenzung der Vorlauftemperatur. Folglich kann die Klimaleuchte mit Fensterlüftung kombiniert werden. Zulässige Kaltwassertemperaturen mit bis zu 6 °C sorgen für eine komplett zugluftfreie, hohe Kühlleistung. Die LEDs sind an die thermisch aktivierte Fläche angebunden. Diese werden dadurch im Heiz- wie Kühlfall entwärmt. Das erhöht die Lebensdauer. Die Klimaleuchte kombiniert so in einer glatten, geschlossenen Fläche die auf Wärmestrahlung basierte Deckenheizung, Deckenkühlung, circadiane Arbeitsplatzbeleuchtung, sowie hohe akustische Absorption für optimale Sprachverständlichkeit und ein gesundes Raumklima.
Die akustische wirksame Klimaleuchte wird komplett vorgefertigt geliefert und ist in kurzer Zeit im Bestand wie Neubau installiert.
Als stilles Heiz-, Kühlsystem mit langlebiger LED-Technik ist die Klimaleuchte wartungsfrei.

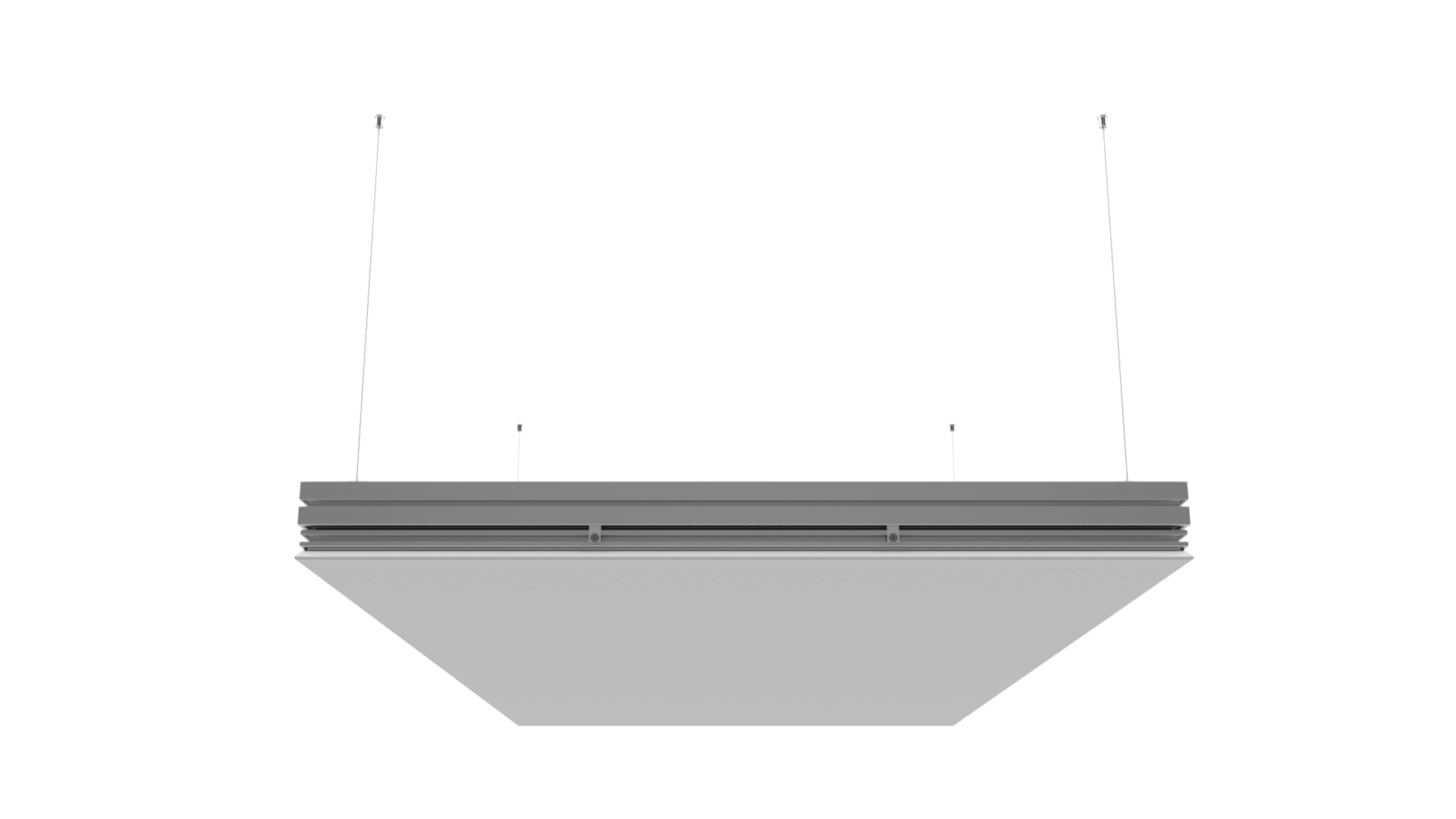

Technische Ansicht
akustische wirksame Klimaleuchte
Die Klimaleuchte kann als Deckensegel abgependelt und in der geschlossenen Decke, bzw. Rasterdecke eingebaut werden.
Format mit Blende
2164 *1069* 100 mm
Format mit Akustik
2164* 1069 *150 mm
Anschluss
Elektro: 230 Volt
Hydraulik: System-Steckkupplung
Medium: Wasser
Systemaufbau
Übersicht
Modularer Aufbau für flexible Konfigurationen
Trockener schneller Einbau ohne Staub
Minimaler Eingriff ins Gebäude
Medienversorgung
Anschluss an die Gebäudetechnik
elektrischer 230 V Anschluss
hydraulischer Vor-, Rücklauf
Einbauvarianten
Flexibel in allen Bausituationen wird die Klimaleuchte, das Klimapanel oder die Akustikleuchte frei als Deckensegel installiert, in eine bestehende Rasterdecke eingebaut, oder unter eine geschlossene Decke montiert.
Deckensegel
offene Deckenspiegel, mit und ohne Deckenhohlraum
Deckennaher Einbau
Kein Abstand zur Raumdecke, Anschlüsse im Deckenhohlraum
Rasterdeckeneinbau
Eingesetzt in Rasterdecke, Anschlüsse im Deckenhohlraum
Systemeigenschaften
Heiz- und Kühlleistung
Als Heiz-, Kühlsegel erreicht das einzigartige Deckensystem herausragende Leistungswerte. Im Heizfall wird die Leistung rein über die Abgabe von Infrarotstrahlung der durch Wasser temperierten Deckensegel erreicht.
Als taupunktunabhängiges Kühlsegel sorgen die möglichen niedrigen Vorlauftemperaturen für ein breites Leistungsspektrum. Das ist einmalig für stille Kühlsegel. Daher stehen schon ab angenehmen Raumtemperaturen von 21 °C über 70 % der Kühlleistung zur Verfügung. Das reduziert die Anlagengrößen und erhöht die Effizienz und thermischen Komfort.
Heizleistung
nach DIN EN 14037
Beispielweise wird mit einer Vorlauftemperatur von 40 °C und 35 °C im Rücklauf eine Leistung von ca. 184,2 W erreicht. Die Komfortkriterien nach DIN EN ISO 7730 für Deckenheizsysteme werden eingehalten.
Kühlleistung
nach DIN EN 14240
Beispielweise wird mit einer Vorlauftemperatur von 8 °C und 12 °C im Rücklauf eine Leistung von ca. 203 W für das Klimapanel und 349 W für die Klimaleuchte erreicht. Die hohe wirksame Temperaturdifferenz sorgt für eine kontinuierliche, effiziente und stille Kühlung. Eine Taupunktabschaltung ist nicht vorzusehen. Die Komfortkriterien den DIN EN ISO 7730 werden eingehalten.
Circadianes Arbeitsplatzlicht
Die Abmaße der Klimaleuchte sind darauf optimiert bis zu 5 Büroarbeitsplätze, oder bis zu 30 m² Raumfläche arbeitsplatzkonform auszuleuchten.
Durch die ca. 2,3 m² große Leuchtfläche, welche gleichzeitig kühlt und heizt, entsteht ein natürlicher Raumeindruck. Der Farbwiedergabeindex der verwendeten LEDs beträgt >90. Damit ist selbst die naturgetreue Erkennung von Farbnuancen möglich. Als dimmbares & flimmerfreies System mit HCL-Regelung ist hohe Effizienz und ein optimales Lichtverhältnis garantiert.
| Hersteller | interpanel GmbH |
| Material | Aluminium |
| Farbe | Aluminium, eloxiert EV1 |
| Lichtfarbe | warmweiß (3.000 K) kaltweiß (6.500 K) stufenlos mischbar |
| Leuchtmittel | LED 240 W gesamt
stufenlos dimmbar |
| Höhe | 100 mm |
| Abhängung | 3000 mm |
| Länge*Breite | 2164*1069 mm |
| Leuchtmittel tauschbar | ja |
| Lichtstrom | 15.000 lm (pro Farbe) |
| Anschlussspannung | 230 V |
| Schutzart | IP20 |
| Schutzklasse | I |
| Leuchtmittel inklusive | Ja |
| Speditionslieferung | Ja |
Einhaltung der ASR A3.4 und DIN 12464-1
Mit einer Klimaleuchte können bis zu fünf Arbeitsplätze ASR konform und circandian beleuchtet werden.
Dreierfeld
1x Klimaleuchte 2x Klimapanel
HCL – Lichtsteuerung
Die circadiane Klimaleuchte ist speziell für Arbeitsplätze optimiert. Im Gegensatz zu kleinflächigen, oder Punktleuchten, leuchtet die Klimaleuchte großflächig und gleichmäßig den Arbeitsplatz und Raum aus. Die abstrahlende Lichtfläche ist mit der wahlweise hohen Lichtleistung optimal biologisch wirksam. Individuell gesteuert durch zentrale Gebäudeleittechnik über z.B. DALI, oder durch die interpanel Einzelraumsteuerung erfüllt die Klimaleuchte alle Anforderungen an eine hochwertige Arbeitsplatzbeleuchtung in Neubau und Bestand.
interpanel® informiert über das System und weitere spannende Inhalte der Branche in regelmäßigen Fachwebinaren.
Das System lässt sich zusätzlich mit DALI ansteuern.
Farbwiedergabe CRI > 90 von 3000 – 6500 K
Kabel- und batterielose Lichtschalter + App Steuerung
Intelligente Sensorik mit Präsenz und Tageslichtabgleich
Akustik
Die Prüfwerte beziehen sich auf eine Klimaleuchte mit 2,3 m² Fläche.
Die hohe akustische Wirkung wird durch eine Kombination aus porösem und Folienabsorption erzielt. Der Schallabsorptionsgrad entspricht damit ca. aw = 0,85. Für das 3-er und 6er Feld ist jeweils die Segelgruppe im gesamten Verbund geprüft.
Geprüft durch ein zertifiziertes, unabhängiges Prüfinstitut. Äquivalente Schallabsorptionsfläche nach ISO 354.
Hocheffizienzabsorber Klasse A
Verbesserung der Sprachverständlichkeit
Brandschutzklasse B1
Die Leuchtfläche heizt und kühlt
Aktiv gekühlte LED´s
Die Lichtfläche ist durch die IR-transparente Spezialmembran gleichzeitig Heiz- und Kühlfläche. Zusätzlich sind die LED´s der interpanel-Klimaleuchte aktiv durch den hydraulischen Kreislauf entwärmt. Durch die genutzte Niedertemperaturwärme gilt das für den Heiz- wie Kühlfall. Im Winter wird dadurch die Heizung unterstützt, im Sommer wird die Wärme direkt dort abgeführt, wo sie entsteht. Dies kann bis zu 30 % der notwendigen Kühlleistung einsparen.
In der Grafik ist die Kühlleistung mit aktivierter LED-Beleuchtung zur Dimensionierung des Kühlkreislaufes dargestellt.
Grau: typische taupunktabhängige Kühldeckenfläche
Blau: taupunktunabhängige Klimaleuchte
Taupunktunabhängige Kühlung mit hoher Leistung
Leuchtfläche kühlt, heizt und absorbiert Schall
Geprüfte und zertifizierte Leistung
System
Komplettpakete mit Komponenten und Zubehör.
Basierend auf Ihren Anforderungen im Projekt, bieten wir Unterstützung in der Planung, Beratung, Inbetriebnahme und Realisation.
Fragen Sie uns für eine Empfehlung an.
