Bauherr: EHP GmbH Edelstahl Handel Profile
Bürosanierung – EHP Illingen
Ort: Illingen
Realisationszeitraum: 2024/25
Projektinformationen
Das Bauvorhaben „EHP Illingen“ umfasst die Sanierung und Modernisierung der Büroräume der EHP GmbH, einem kundenorientierten Edelstahl-Großhändler mit Sitz in Illingen.
Ziel des Projekts war es, eine moderne Arbeitsumgebung zu schaffen, die Offenheit, angenehmes Arbeitsklima und raumklimatische Behaglichkeit vereint.
Die Umsetzung erfolgte in enger Zusammenarbeit mit:
- den Architekturbüros Inex Architektur Christian Fuchs
- Plan7 Architekten
- sowie der Bossert Sanitär GmbH für die Haustechnik.
Einleitung – TGA für besseres Klima
Die interpanel GmbH ist ein führendes Unternehmen im Bereich der Heiz- und Kühldeckensegel. Mit ihrer innovativen Technologie und ihrem umfassenden Angebot an Lösungen für die Raumtemperierung ist die interpanel GmbH der perfekte Partner für Gewerbeimmobilien, Bürogebäude und andere Einrichtungen, die ein effizientes und gesundes Raumklima im gewerblichen Besatnd und Neubau benötigen.
Die Heiz- und Kühldeckensegel als Klimapanel und Klimaleuchte von interpanel sind taupunktunabhängig, was bedeutet, dass sie ohne die Notwendigkeit von Lüftungsanlagen oder Luft-Klimaanlagen auskommen. Ein dauerhafter Betrieb der Kühlfläche weit unterhalb der Taupunkttemperatur ist möglich. Damit erhöht sich die Kühlleistung über einen breiten Temperaturbereich maßgeblich. Daraus folgt eine erhebliche Reduzierung der Energiekosten und eine Verbesserung der Raumluftqualität durch niedrige Luftgeschwindigkeiten und eine optimale Temperaturregulation der Räume.
Büros der Zukunft – modern, effizient und komfortabel
Die EHP GmbH aus Illingen wollte ihre Büroräume nicht einfach nur renovieren. Das Ziel war klar definiert: Eine moderne Arbeitswelt, die Klarheit, raumklimatischen Komfort und Effizienz miteinander verbindet – und das ohne die Nachteile klassischer Luftklimaanlagen wie hohe Energiekosten, aufwendige Wartung und hygienische und raumklimatische Probleme.
Die Wahl des Kunden und Architekten fiel auf das innovative Deckensystem der interpanel GmbH, ein Unternehmen, das sich auf nachhaltige und komfortable Raumklimalösungen für Arbeitsplätze in Gewerbeimmobilien spezialisiert hat.
Was macht die eingesetzte interpanel-Technologie besonders?
Neben zahlreichen weiteren Alleinstellungsmarkmalen, sind die akustisch wirksamen Klimaleuchten von interpanel:
- Taupunktunabhängig: Die Kühldecke funktioniert zuverlässig auch bei hoher Luftfeuchtigkeit, ohne dass Taupunktsensoren zur Abschaltung nötig sind, oder Kondensat am Kühldeckensegel anfällt. Es müssen daher keine Taupunktsensoren und die zugehörige Regelung verbaut werden. Auch die üblichen Fenstersensoren sind nicht notwendig. Eine komplexe und oftmals teure Regelstrategie der Hydraulik und Anlagentechnik entfällt somit.
- All-in-One: Die interpanel Deckensegel heizen, kühlen, beleuchten und reduzieren den Nachhall im Raum – alles in einem einzigen multifunktionalen Deckensegel. Damit wird in nur einem Arbeitsgang eine komplette raumklimatische Lösung für vier Grundbedürfnisse im Raum geschaffen.
- Energieeffizient: Mit Systemtemperaturen von 8–12°C für Kühlung und 28-40°C für Heizung ist das System ideal für den Betrieb mit regenerativ angetriebenen Wärmepumpen mit natürlichem Kältemittel geeignet. Des weiteren wirkt das Strahlungsprinzip für den Heiz- und Kühlfall, wodurch ebenfalls Energie eingespart wird. Selbst mit Fensterlüftung werden Spitzenwerte in der Energieeffizienz erreicht. Diese stellen wir regelmäßig in unseren Webinaren vor.
Projektdetails
- Projektname: EHP Illingen
- Standort: 75428 Illingen
- Projekttyp: Bürosanierung
- Kunde: EHP GmbH Edelstahl Handel Profile
- Branche: Stahlhandel
- Realisierungszeitraum: 4 Monate Bauzeit (Beginn mit dem Abbruch von Innenwänden)
- Fertigstellung: März 2025
Zeitplan und Meilensteine
- Februar 2024: Erstkontakt und Bedarfsanalyse
- Mai 2024: Besichtigung von Referenzprojekten, Entscheidung für interpanel
- August 2024: Beauftragung des ausführenden Installateurs
- Dezember 2024: Lieferung der vormontierten Systeme
- März 2025: Abschluss der Bauarbeiten und Inbetriebnahme
Dank der engen Zusammenarbeit aller Beteiligten konnte das Projekt pünktlich und reibungslos abgeschlossen werden. Die Sanierung umfasste eine Gesamtfläche von 140 m², die vollständig modernisiert wurde. Die Integration einer Wärmepumpe trägt zur nachhaltigen und effizienten Energieversorgung des Gebäudes bei.
Besonderheiten der Gestaltung

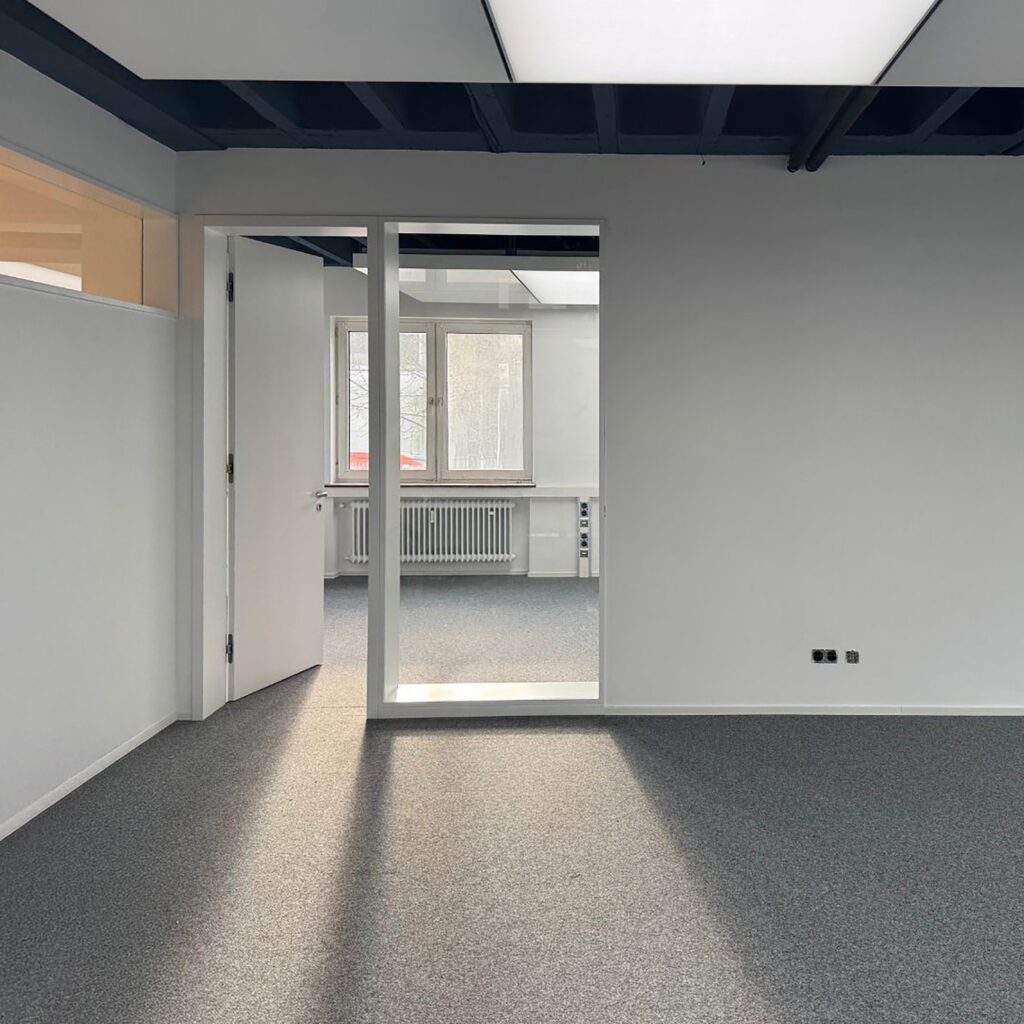

Die vormals geteilte und konventionelle Bürofläche von 140 m² wurde vollständig geöffnet und in eine helle, freundliche Arbeitsumgebung verwandelt.

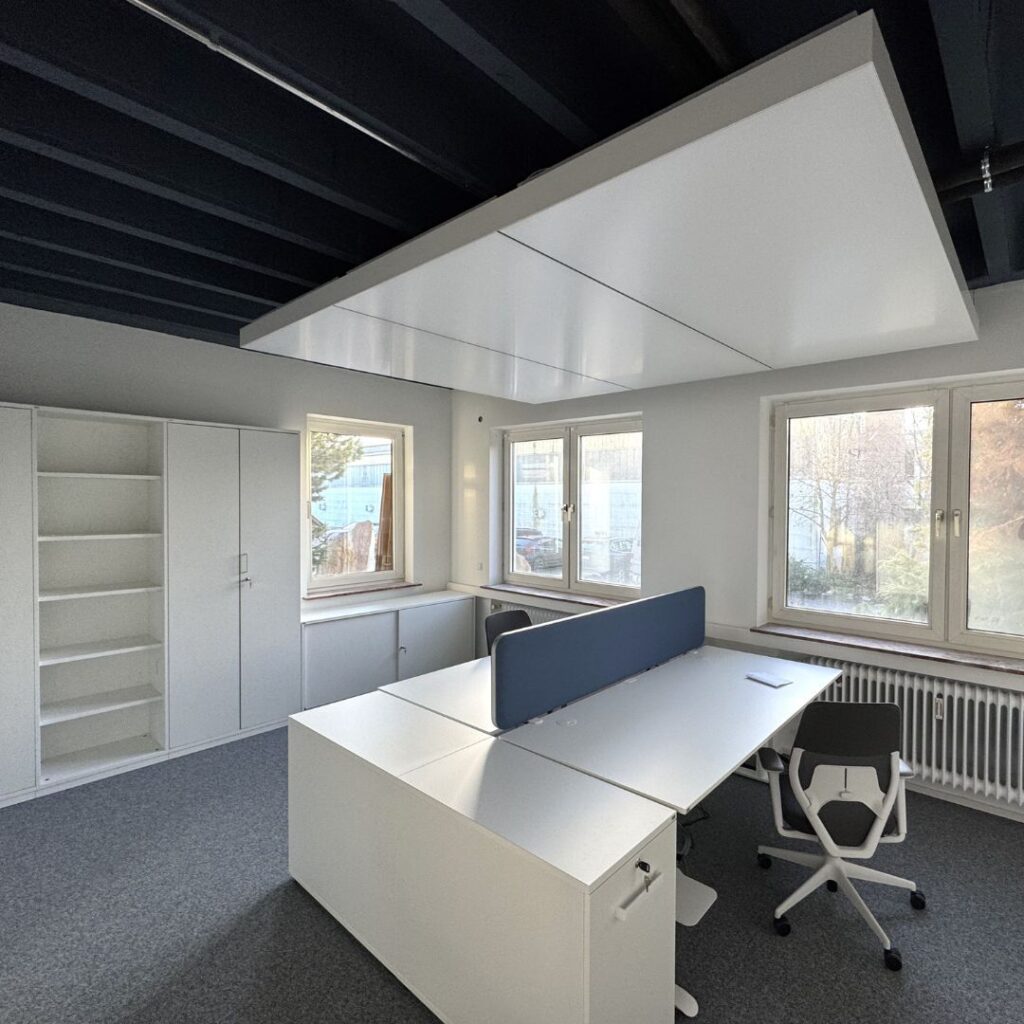

Technische Installationen sind dabei elegant unter der schwarzen Sichtdecke integriert, sodass die Deckensegel als dezente, nahezu schwebende Elemente erscheinen.
Ergänzt wird das Raumkonzept durch eine circadiane und dynamische Beleuchtung (Human Centric Lighting), die zwischen 3.500 und 6.000 Kelvin in der Temperatur und Helligkeit individuell einstellbar ist und so maßgeblich die Konzentration und Wohlbefinden unterstützt. Alleinstellungsmerkmal der interpanel Klimaleuchte ist dabei, dass eine besonders hohe Lichtstärke am Auge und in der Fläche erreicht wird, so dass die biologische Wirkung optimiert ist und ein positiver Effekt erreicht werden kann. Gleichzeitig ist die interpanel Klimaleuchte seitens der photometrischen Parameter geprüft auf die ASR-konformität und damit die Blendfreiheit, Flickerfreiheit und eine besonders hohe natürliche Farbwiedergabe, welche die Rot-Anteile des Lichts nicht vernachlässigt. Zur Förderung der Nachhaltigkeit sind die LEDs direkt an den Wasserkreislauf angebunden, sodass diese im Heiz- und Kühlfall aktiv gekühlt werden und sich die Lebensdauer und Effizienz erhöht.
Die hochwirksame Akustik der Klimaleuchte und der Klimapanels, mit einem Absorptionswert von ca. αw=0,85, sorgen zusätzlich dafür, dass störender Lärm bzw. Nachhall im Raum effektiv reduziert wird und das Raumgefühl spürbar verbessert wird.
Vorteile für Mitarbeitende und Unternehmen
- Optimales Raumklima: Gleichmäßige Temperatur ohne Zugluft und störende Geräusche oder potenziell hygienische Problemstellungen
- Deutliche Energieeinsparungen: Reduzierter Energieverbrauch durch smarte, aber einfache Steuerung und Niedertemperaturtechnik
- Keine Wartungskosten: Wartungfreie Heiz-, Kühldecke ohne Filterwechsel oder Kondensatpumpen
- Steigerung der Produktivität und Zufriedenheit: Die strahlungsbasierte Deckenkühlung verbessert nachweislich die Behaglichkeit und Konzentration im Vergleich zur Luftklimatisierung
Technische Daten
| Parameter | Details |
|---|---|
| Systemtemperaturen | 8/12 °C (Kühlung) – 40/35 °C (Heizung) |
| Fläche | 140 m² |
| Kühlleistung | 2.500 W (26 °C) ca. 1.800 W (21 °C) |
| Heizleistung | 2.200 W (21 °C) |
| Beleuchtungsstärke | Bis zu 1.000 lx auf 75 cm |
| Farbtemperatur | 3.500–6.000 Kelvin, stufenlos regelbar |
| Akustische Wirksamkeit | αw=0,85 |
Die technische Ausstattung wurde durch die Bossert GmbH umgesetzt, die ein innovatives Steuerungs- und Regelungskonzept entwickelte.
Dieses ermöglicht eine energieeffiziente Nutzung der Heiz- und Kühlsysteme sowie eine optimale auf den Nutzer individuell einstellbare Lichtsituation.
Das Raumklima ist ein essenzieller Faktor für die Gesundheit und das Wohlbefinden von Menschen in Gewerbeimmobilien und Bürogebäuden. Die Heiz- und Kühldeckensegel von interpanel GmbH bieten eine einzigartige Lösung für die Raumtemperierung und gewährleisten ein effizientes und gesundes Raumklima.
Durch die Verwendung der taupunktunabhängigen Kühldecke können die Deckensegel eine optimale Raumtemperatur und -feuchtigkeit sicherstellen und somit die Raumluftqualität und Behaglichkeit auf die höchste erreichbare raumklimatische Qualität bringen.
Die wichtigsten Erkenntnisse
- Komfort und Technik müssen zusammen gedacht werden: Ein integriertes TGA-Konzept aus Akustik, Beleuchtung und Temperierung sorgt für eine ideale, komfortable und produktive Arbeitsumgebung.
- Eine zukunftsfähige Heizung und Kühlung ist wartungsfrei und taupunktunabhängig: Deckensysteme wie interpanel vermeiden komplexe Abschaltungen und Wartungen und sind immer wirtschaftlicher als vermeidlich konventionelle Systeme, wie Luftklimatisierung.
- Nachhaltigkeit lohnt sich: Die Verbindung von Wärmepumpen mit strahlungsbasierter Heiz- und Kühltechnik auf Niedertemperaturniveau reduziert die Betriebskosten nachhaltig über den gesamten Lebenszyklus des Gebäudes.
- Nutzerzentrierung: Ein Fokus auf die realen Bedürfnisse der Nutzer, anstatt pure Leistungsangaben und immer komplexere Regelungen schafft eine einfache Planung, Realisierung und letztlich einfache und zuverlässige Bedienung durch den zufriedenen Nutzer
Fazit
Das Projekt „EHP Illingen“ zeigt abermals eindrucksvoll, wie eine moderne, komfortable und nachhaltige Bürogestaltung vom ersten Design bis über die Realisierung hinaus aussehen kann.
Die clevere Kombination der interpanel-Heiz- und Kühldeckensegeln mit modernster Licht- und Akustiktechnologie sorgt für eine Umgebung, in der Menschen gerne arbeiten und dabei täglich Energie sparen und gleichzeitig bis zu 80 % weniger Ressourcen aufgewendet wurden, als z.B. bei einer Putzdeckenkonstruktion.
