Die All-In-One Raumklimalösung

Kühlen, Heizen, Licht und Akustik in einem Deckensegel.

Die patentierte taupunktUNabhängige Heiz-, Kühldecke.

Schafft sorgenfrei und effizient ein gesundes Raumklima.

Für ein effizientes und gesundes Raumklima vereint interpanel mehrere Funktionen in einer Heiz-, Kühldecke.

Die Klimaleuchte bietet taupunktUNabhängige Flächenkühlung, Niedertemperatur-Infrarotwärme, tageslichtnahe Arbeitsplatzbeleuchtung und hochabsorbierende Akustik und optionale Sensorik in einem vorgefertigten Deckensegel.

Für zufriedene Nutzer werden mit optimaler Effizienz und Wirtschaftlichkeit in Planung, Installation und Betrieb die essenziellen raumklimatischen Bedürfnisse, sowohl für hochwertige Arbeitsplätze als auch Mietflächen in modernen Gewerbeimmobilien erfüllt.

Die interpanel Heiz-, Kühldecken sind entwickelt für die Kombination mit regenerativen Kühl- und Wärmequellen, sowie Wärmepumpen und damit mit bestehenden und neuen Anlagen problemlos kompatibel.

Die neue Generation Klimadecke

für Bestand und Neubau.

HCL-Licht, Akustik, Heizen & Kühlen in einem Deckensegel.

Büro- und Gewerbeimmobilien haben besondere Anforderungen an die energetische und raumklimatische Qualität. Üblicherweise werden dazu zahlreiche Einzellösungen geplant, ausgeschrieben, verglichen und separat installiert und betrieben. Im Gegensatz dazu deckt interpanel die raumklimatischen Anforderungen mit einem hochwertigen Deckensystem ab. Von der Planung bis zum Betrieb wird so wertvolle Zeit, Koordinationsarbeit und Kosten eingespart. Die flächige und hochwertige circadiane Arbeitsplatzbeleuchtung setzt neue Maßstäbe. Perfekt ergänzt durch hohe akustische Absorption, Infrarot-Heizung und stille Infrarot-Kühlung der Kühlsegel.

Geringe Deckenbelegung.

Unsere Kühlsegel sind speziell für den gewerblichen Neu- und Bestandsbau entwickelt. Durch die hohe Leistung wird mit einer besonders geringen Deckenbelegung jede Heiz- und Kühllast abgedeckt. Mit einem Deckensegel werden so vier Raumklimalösungen installiert. Selbst eine Nachrüstung ist im bezogenen Bestand einfach möglich. interpanel ist nahezu staubfrei montierbar und kann modular und flexibel nachgerüstet oder flexibel neu konfiguriert werden.

Die Flächenkühlung ohne Taupunktabschaltung.

Jederzeit zuverlässige, zugluftfreie und stille Kühlung. Die Nutzung der angenehmen Kühle von Klimadecken und Kühlsegeln hat bisher eine zusätzliche Vollklimatisierung der Raumluft bedingt. Nicht mit interpanel. Die Taupunktbarriere wird mit unserer patentierten Technologie umgangen. Das seit Jahren in der Praxis bewährte Kühlprinzip ist zukunftsweisend, nachhaltig, effizient und einfach in Planung und Betrieb.

Problemlose Kombination mit Fensterlüftung.

Die Heiz-, Kühldecke ohne Taupunktabschaltung ermöglicht im Neu- und Bestandsbau eine einfache und effiziente Kombination mit natürlicher Fensterlüftung. Selbst im schwülen Sommerklima kann die einzigartige Kühlleistung der Kühlsegel problemlos aufrechterhalten werden. Taupunktfühler und Regelung sind nicht mehr notwendig.

interpanel® Produktfamilie

Heiz-, Kühlsegel mit Licht und Akustik für gesundes Raumklima.

Klimaleuchte

Heizen + Kühlen + Licht + Akustik.

Die akustische wirksame Klimaleuchte ist eine multifunktionale Heiz-, Kühldecke mit circadianer Beleuchtung und sehr hoher akustischer Absorption.

mehr erfahren

Klimapanel

Heizen + Kühlen & Akustik.

Das akustisch wirksame Klimapanel ist ein multifunktionales Heiz-, Kühldeckensegel mit sehr hoher akustischer Absorption.

mehr erfahren

Akustikleuchte

Licht + Akustik.

Die Akustikleuchte von interpanel ist ein multifunktionales Akustikdeckensegel mit tageslichtnaher circadianer Beleuchtung und besonders hoher & breitbandiger akustischer Absorption.

mehr erfahren

Vorteile

Bauherren und Investoren

Wirtschaftlich und sorgenfrei für den gesamten Lebenszyklus Ihrer Immobilien.

Schon während der Planung profitiert der Bauprozess von einfacheren Prozessen. So wird eine sichere, strukturierte und zeitsparende Abwicklung des gesamten Bauvorhabens erreicht.

Durch den besonders hohen Vorfertigungsgrad des interpanel-Deckensystems ist eine nahezu staubfreie und zügige Montage möglich. Keine Trockenzeiten, Spachtelarbeiten, Schweißarbeiten, Verschraubungen oder Lötarbeiten sind für die Installation der Kühlsegel notwendig.

Mit einer um bis zu 70 % geringeren Deckenbelegung als taupunktABhängige  Klimadecken, wird ein signifikanter Materialanteil eingespart.

interpanel- Deckensegel werden daher an weniger Punkten von der Decke abgehängt. Im Fall der Umnutzung, z.B. bei Mietflächen, kann so über den Lebenszyklus einfach und zügig eine neue Zonierung oder Flächeneinteilung vorgenommen werden.

Es müssen keine Materialien entsorgt, oder umfangreiche Rückbauarbeiten geplant werden. Die interpanel Deckensegel sind besonders langlebig. Die verbaute LED-Technik ist ebenfalls wechselbar.

Das multifunktionale und hochwertige interpanel Heiz-, Kühlsegel ist speziell für die hohen Anforderungen in Gewerbeimmobilien entwickelt.

Selbst höchste Anforderungen an die raumklimatische Qualität, Leuchtdichte für Arbeitsstätten und Temperaturniveaus werden erfüllt.

Die Technik und Performance des Deckensystems schafft automatisch einen hohen Ausbaustandard, welcher für eine hohe Nutzerzufriedenheit bei gleichzeitig optimaler Energieeffizienz sorgt. Durch eine begleitende Gebäudesimulation wird die Anlagengröße genau auf Ihre Bedürfnisse im Projekt angepasst.

Durch das besondere Leistungsprofil der Heiz-, Kühldecke von interpanel ist es möglich, die Anlagengröße für die Heiz- und Kältetechnik um bis zu 60 % zu reduzieren.

interpanel nutzt aktiv die thermische Masse des Gebäudes in der Auslegung und kann im Kühlfall wesentlich niedrige Vor- und Rücklauftemperaturen unterhalb der Taupunkttemperatur nutzen.

Das Gebäude selbst speichert die Kälte der Nachtauskühlung wie eine Batterie. Diese wird am Tag wieder genutzt, um die Lastspitzen vorzubeugen und ein ausgeglichenes Temperaturprofil zu erhalten. Mit einer begleitenden instationären thermisch-energetischen Gebäudesimulation decken wir die Optimierungspotenziale Ihrer Anlage auf.

Zudem ist kein zusätzlicher Kaltwasserkreislauf für eine konvektive Luftentfeuchtung, Umluftkühlgeräte oder andere kältetechnische Anwendungen notwendig.

Das interpanel Deckensegel kann bei Bedarf mit bis zu 6 °C betrieben werden. Im gleichen hydraulischen Kreislauf können weitere kältetechnische Anlagen eingebunden werden.

Das spart ein komplettes, sonst benötigtes zusätzliches Kältenetz im Gebäude.

Die Nutzung von Fensterlüftung kann den zusätzlichen Einbau einer Lüftungsanlage überflüssig machen.

Architekten und Fachplaner

Eine Planung, 4 Lösungen. Weniger Stress durch ein bewährtes  System und direkten Support vom Hersteller. Bieten Sie Ihren Kunden einen klaren Mehrwert.

Jeder Büroarbeitsplatz benötigt:

  1. eine angenehme, effektive und ASR-konforme Beleuchtung
  2. gute Akustik
  3. angenehme Heizung und eine
  4. komfortable und gesunde Kühlung

um ein produktives Arbeitsklima zu schaffen.

interpanel ist daher speziell für die Anforderungen an und in Gewerbeimmobilien entwickelt.

Wirtschaftlich und effizient werden so komfortable Lebens- und Arbeitsräume für Selbstnutzer oder Mieter geschaffen.

Das interpanel Deckensystem nutzt dabei die physiologisch optimalen Prinzipien zur Beheizung, Kühlung, Beleuchtung und akustischen Ausstattung der Räume.

Dies geschieht nahezu ausschließlich über die Emission und Absorption von Wärmestrahlung. Folglich werden die Räume lautlos und konvektionsfrei geheizt und gekühlt.

Die tageslichtnahe HCL-LED-Beleuchtung sorgt für eine individuelle und effiziente Arbeitsplatzbeleuchtung.

Akustisch hochabsorbierend ausgerüstet, wird die Sprachverständlichkeit im Raum maßgeblich verbessert.

Auch die Kombination mit Lüftungsanlagen, Fensterlüftung und notwendigen Einbauteilen, wie Sprinklern, ist einfach möglich.

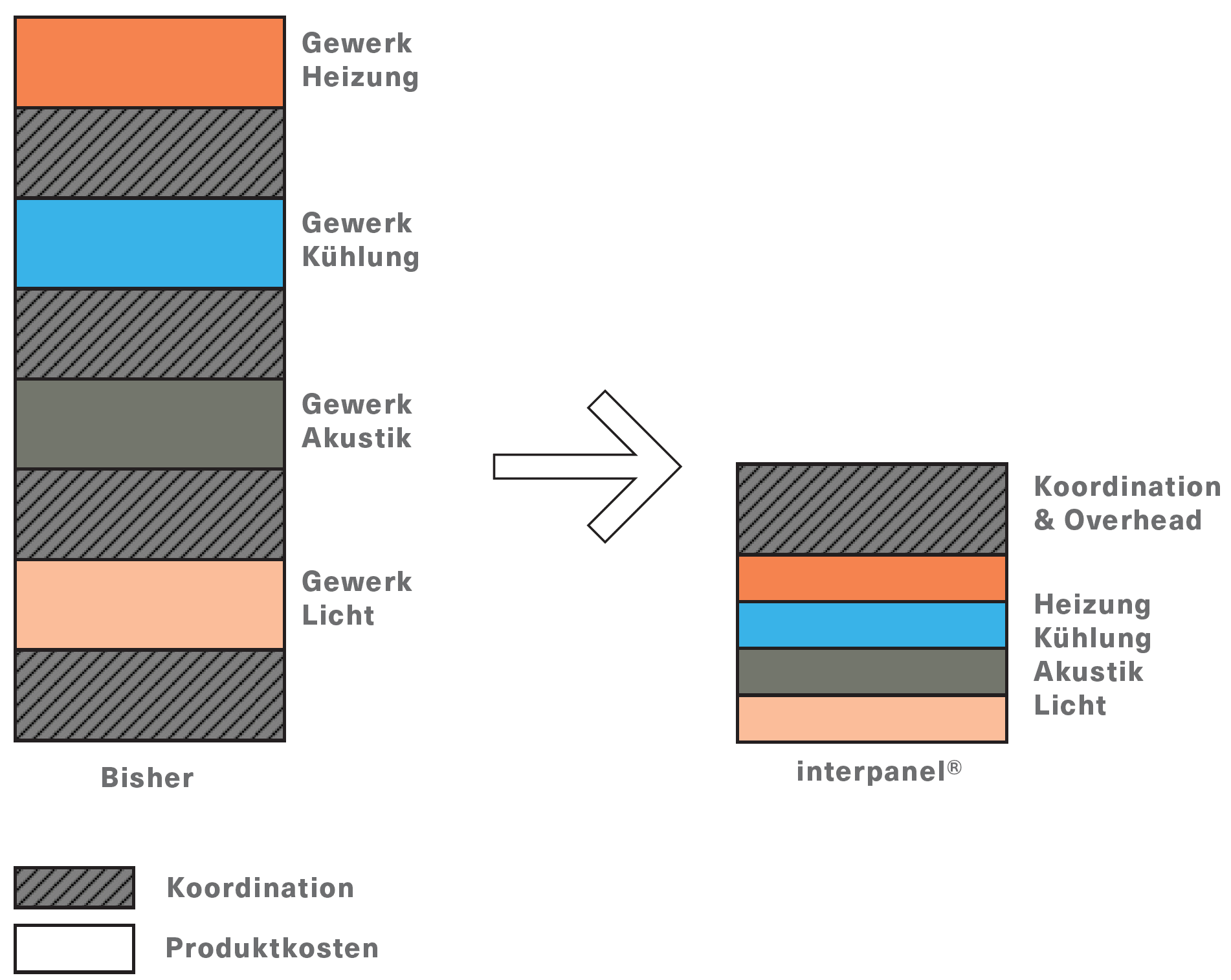

Im typischen Bauprozess ist die Beleuchtung, Heizung, Akustik und Kühlung jeweils eine separate Lösung.

Es sind folglich mindestens:

  • 4 Produktlösungen von bestenfalls
  • 3 Anbietern individuell miteinander zu vergleichen und auszuschreiben.

Folglich sind das mindestens 12 mögliche Produktkombinationen, welche in der Regel von 4 unterschiedlichen Gewerken installiert werden.

Mit interpanel lösen Sie die essenziellen Bedürfnisse mit nur einer Lösung und mit einem Ansprechpartner. Das gibt Ihnen eine klare Trennung der Gewerke, Gewährleistung, sowie strukturierte und einfachere Prozesse im gesamten Bauvorhaben. Weniger Stress und mehr Zeit fürs Wesentliche.

Das interpanel-Deckensystem reduziert erheblich die erforderliche Komplexität der TGA.

  • Taupunktfühler sind für den Betrieb der Klimaleuchte und des Klimapanels nicht notwendig
  • eine Lüftungsanlage zur Entfeuchtung ist nicht notwendig
  • Kälteanlage kann sowohl Klimakälte, als auch die Klimaleuchte und das Klimapanel versorgen
  • eine Reduktion der Anlagengröße von bis zu 60 % ist möglich
  • Stehleuchten bzw. zusätzliche Arbeitsplatzbeleuchtung ist nicht notwendig
  • Zusätzliche Akustikflächen sind in den häufigsten Fällen nicht erforderlich
  • Erdsondenkühlung für klimaneutrale Kühlung ist problemlos einzubinden

Durch die hohe spezifische Kühlleistung über einen breiten Temperaturbereich können auch besondere Kühlanforderungen realisiert werden.

Über 70 % der spezifischen Kühlleistung stehen schon ab einer Raumtemperatur von 21 °C zur Verfügung. Das macht eine effiziente Nachtauskühlung des Gebäudes problemlos möglich.

Die Kühlung über die Heiz-, Kühlsegel erfolgt dabei konvektionsfrei, bzw. zugluftfrei bis über 130 W/m².

Nutzer und Mieter

Gesundes Raumklima für produktive Arbeitsplätze und geringe Nebenkosten. Die wartungsfreie, hoch-effiziente und technisch führende Raumklimalösung.

Smarte und moderne Gebäude müssen nicht komplex zu bedienen sein.

Die Steuerung der Heizung und Kühlung erfolgt genau nach den Anforderungen in Ihrem Projekt. Auf Wunsch vollautomatisiert, mit Wetterabgleich und fortlaufender Optimierung, oder individuell mit Raumthermostat.

Die interpanel-Lichtsteuerung deckt auch komplexe Situation bis zur Vollautomatisierung ab. Eine sehr bedienerfreundliche App ermöglicht dabei eine einfache Bedienung und Einstellung auf die jeweiligen Anforderungen Ihrer Mitarbeiter und Mieter.

Im Sommer sorgt die patentierte und einzigartige TaupunktUNabhängigkeit der Kühlsegel für einen zuverlässigen Betrieb der Kühlung – ohne Taupunktabschaltung. Die Büros bleiben jederzeit auf angenehmen Temperaturen.

Geheizt wird behaglich mit Niedertemperaturwärme, ohne Konvektion und Staubverwirbelung.

Angenehme Arbeitsplätze benötigen eine passende

  • Beleuchtung,
  • Akustik,
  • Heizung und
  • Kühlung.

Daher können die Heiz-, Kühlsegel individuell und auch arbeitsplatzspezifisch die Temperatur und Lichtsituation steuern.

Auf spezielle Bedürfnisse der Nutzer wird so gezielt eingegangen.

Die interpanel Deckensegel haben in wenigen Minuten Ihre volle Heiz- und Kühlleistung erreicht. Damit sorgen diese schnell für das gewünschte Klima.

Die HCL-LED-Leuchte ist dimmbar, in der Lichttemperatur regulierbar und tageslichtabhängig mit Bewegungs- und Präsenzmeldern ausgerüstet (optional).

Nahezu jedes gewünschte Lichtszenario kann über den gesamten Jahresverlauf individuell angepasst werden.

Die Niedertemperatur Heizung und Kühlung sorgt für geringe Nebenkosten im Betrieb.

Erfahrungsgemäß werden für eine durchgehende Komfortkühlung im Sommer nur ca. 0,5-0,9 €/m²*Monat an Strom benötigt (0,35 €/kWh). Die eingesparte Arbeitszeit durch angenehme Temperaturen kann leicht bis zu 30 €/m²*Monat betragen.

Die komfortable Heizung und Kühlung arbeitet ausschließlich mit Wärmestrahlung und nahezu ohne Konvektion. Auch bei hohen Leistungen über 130 W/m² besteht kein Zugluftrisiko.

interpanel arbeitet im Gegensatz zu anderen Produkten ohne zusätzliche Lüfter, forcierten Konvektionsanteilen, Umluftkühlgeräten oder Konvektionslamellen, um einen größtmöglichen Komfort ohne Wartungskosten zu erreichen.

Für übliche konvektiv arbeitende Klimageräte ist eine regelmäßige Wartung der Filter und Desinfektion der Kühllamellen und Lüftungsleitungen unumgänglich.

Über den Betrieb kann eine Verteilung von Sporen, Viren oder anderen Stoffen bei Luft-Klimaanlagen nicht gänzlich ausgeschlossen werden.

Die oft unregelmäßig durchgeführte Wartung stellt für Arbeitgeber ein erhebliches Haftungsrisiko dar – Quelle.

Im Gegensatz dazu hat das interpanel-Deckensystem keine Lüftungslamellen oder luftführende Komponenten und ist folglich wartungsfrei.

Es kann daher auch keine Ansammlung von Staub oder anderen Stoffen stattfinden. Durch den besonders hohen Strahlungsanteil werden im Heiz- wie Kühlfall keine Partikel im Raum aufgewirbelt.

Beispielkonfigurationen

Büro- und Gewerbebau

Das interpanel System ist speziell für neue und bestehende Gewerbeimmobilien entwickelt.

Die vorab installationsfertig produzierten Heiz- und Kühlsegel werden von der Decke abgependelt und direkt an die Medienversorgung angeschlossen. Die Installation erfolgt in einem Schritt.

SEB03983 1 1 1 - Produkt

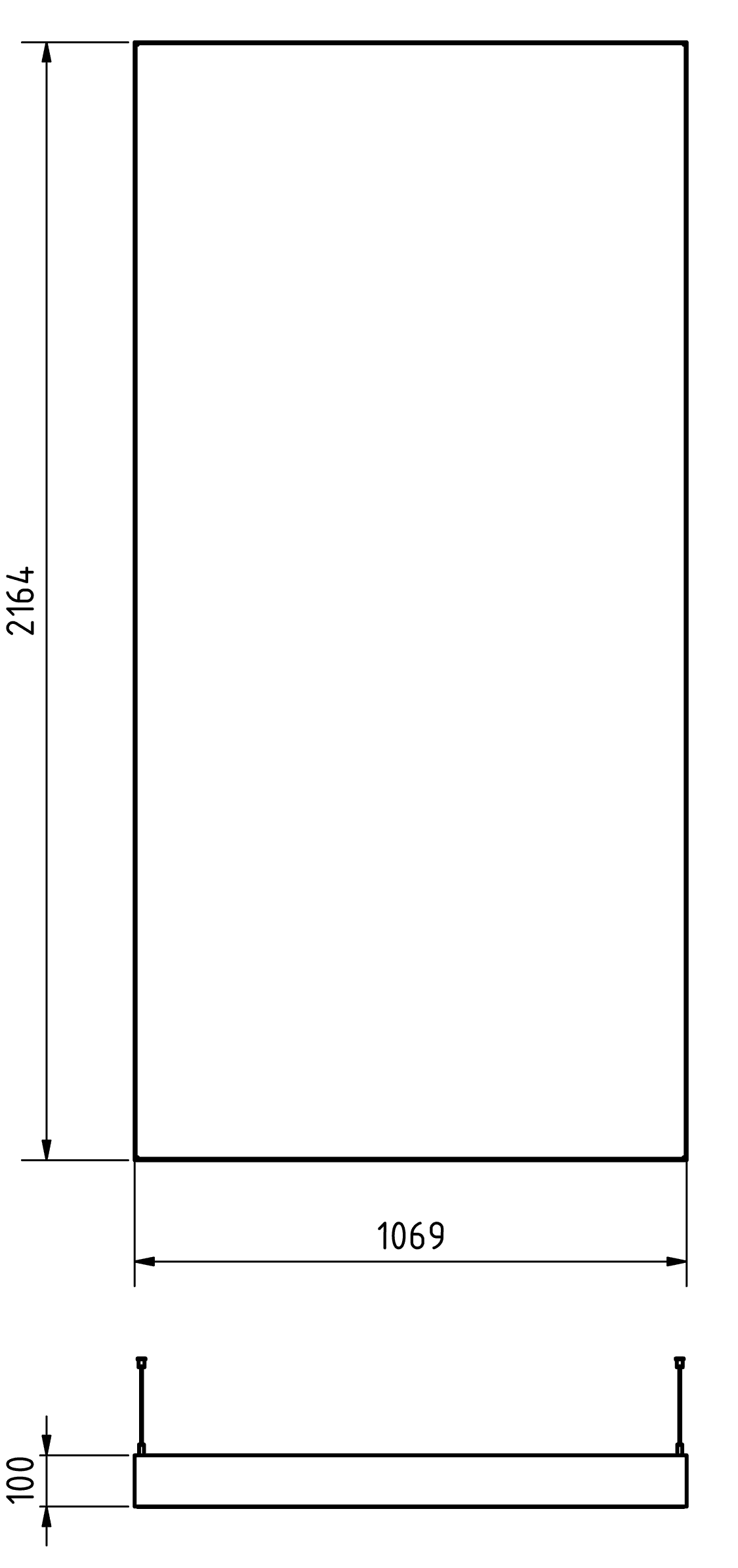

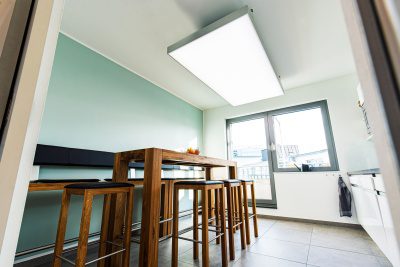

Einzelsegel

1x Klimapanel
1x Klimaleuchte/Akustikleuchte

  • Ideal für 1-2 Arbeitsplätze
  • Für Räume bis ca. 12 m²
  • Beleuchtung > 1000 lx HCL
  • Infrarotwärme, -kühlung
5170 interpanel kroop 2022 HDR - Produkt

2er-Gruppe

2x Klimaleuchte
1x Klimapanel 1x Klimaleuchte
2x Klimapanel

  • Ideal für 2-3 Arbeitsplätze
  • Für Räume von ca. 10 – 25 m²
  • Beleuchtung > 1000 lx HCL
  • Infrarotwärme, -kühlung
3er Feld 1 - Produkt

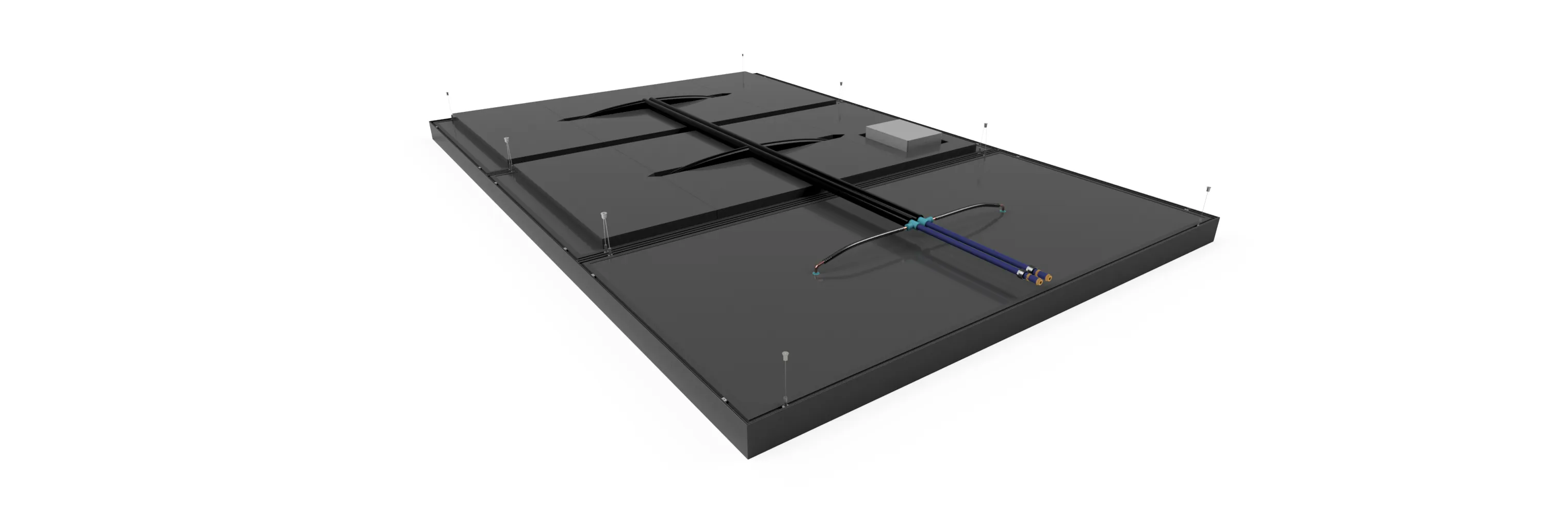

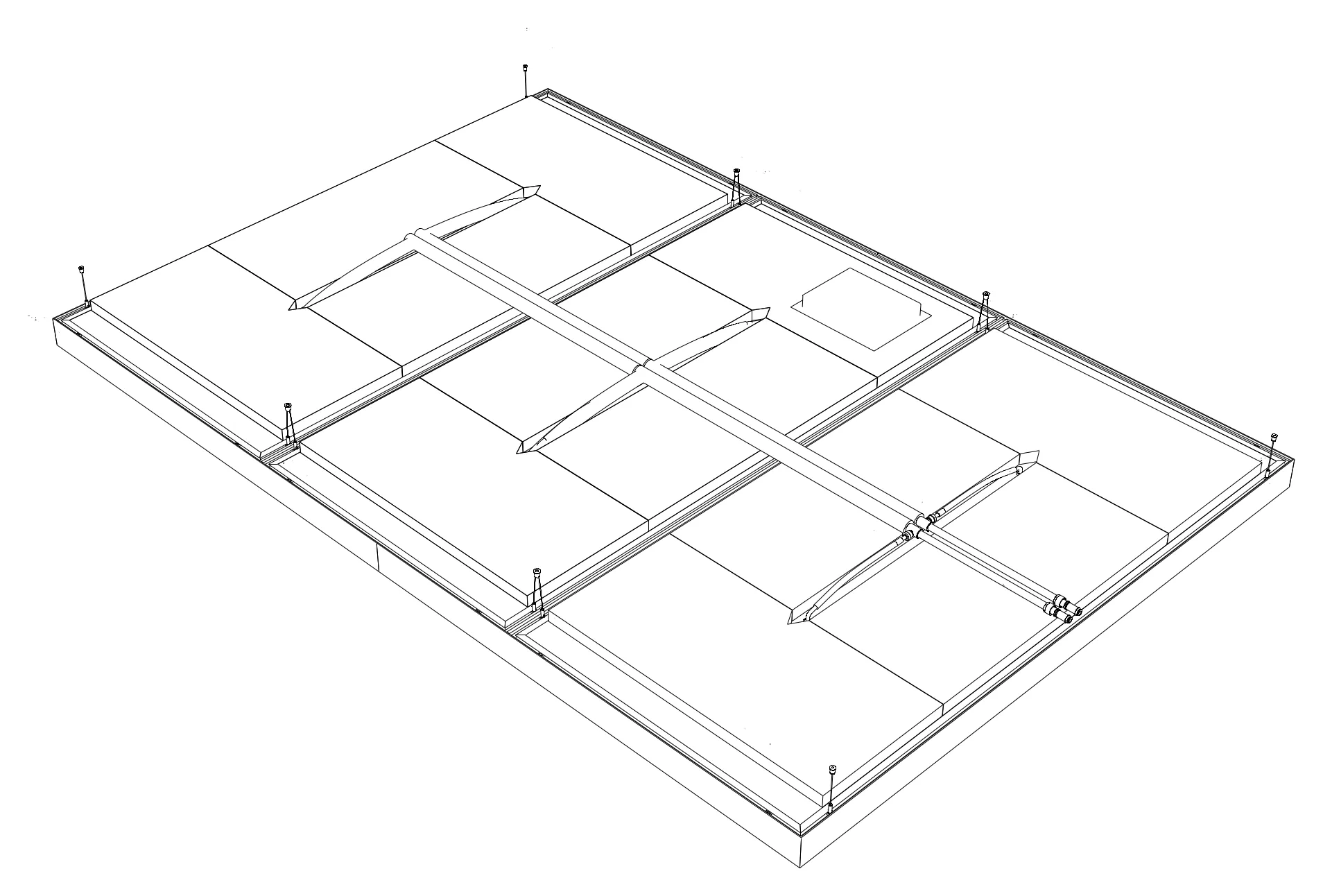

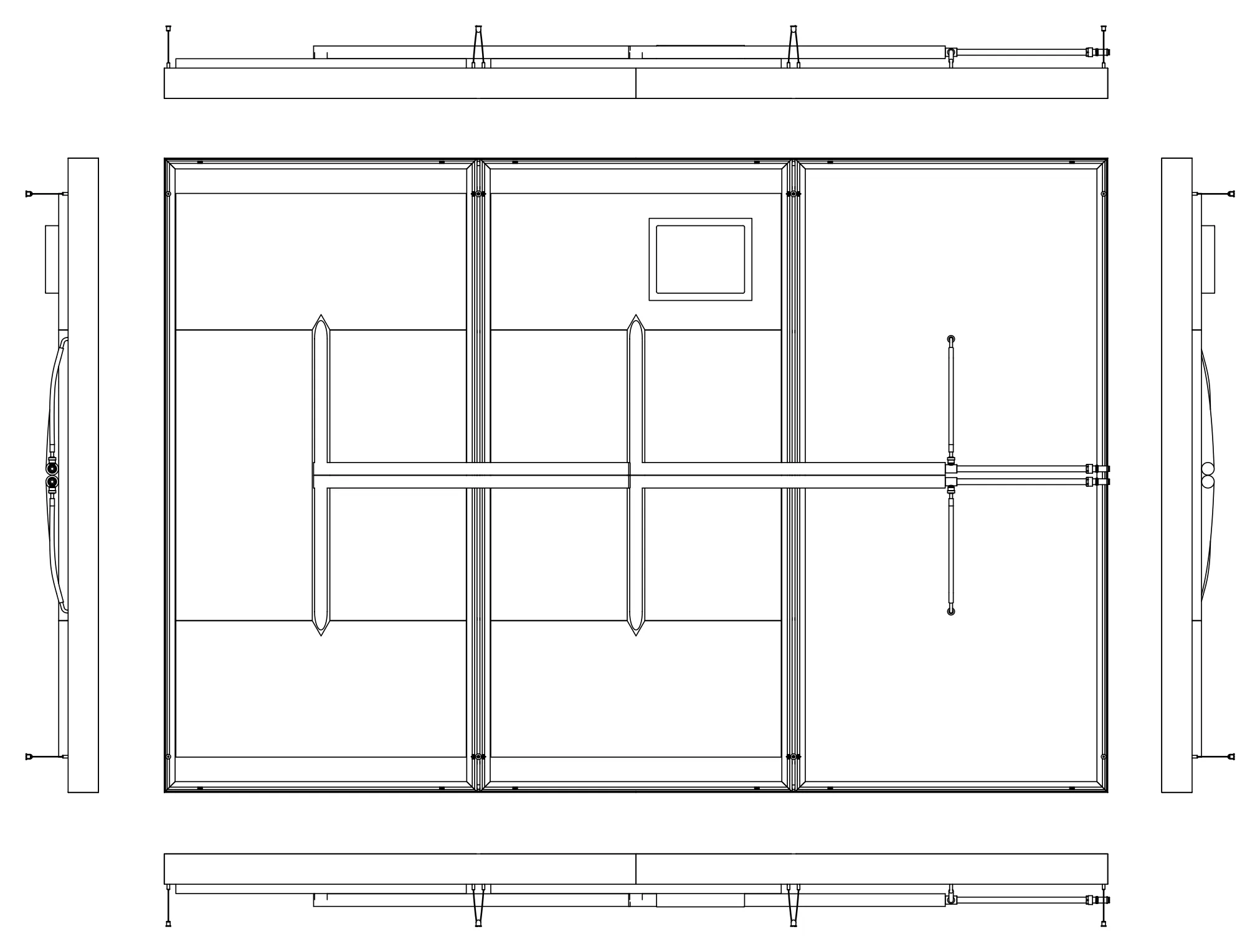

3er-Gruppe

2x Klimapanel 1x Klimaleuchte
3x Klimapanel

  • Ideal für 2-4 Arbeitsplätze
  • Für Räume von ca. 20 – 35 m²
  • Beleuchtung > 1000 lx HCL
  • Infrarotwärme, -kühlung
4er Feld 2 - Produkt

4er-Gruppe

2x Klimapanel 2x Klimaleuchte
4x Klimapanel

  • Ideal für 4-6 Arbeitsplätze
  • Für Räume von 25 – 50 m²
  • Beleuchtung > 1000 lx HCL
  • Infrarotwärme, -kühlung

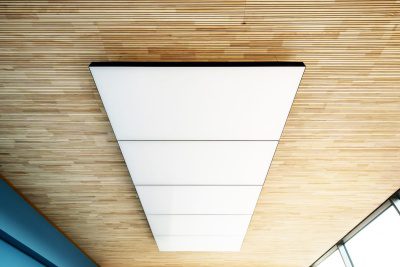

5er Feld 2 - Produkt

Individuell

z.B. je 3x Klimapanel 2x Klimaleuchte

  • Ideal für offene Bereiche
  • Für Großraumbüros, Co-working, Cafeteria, Open-Space…
  • Beleuchtung > 1000 lx HCL
  • Zonale Infrarotwärme, -kühlung

Technologie und Montage taupunktUNabhängiger Heiz-, Kühlsegel mit natürlicher Lüftung

Das Heiz-, Kühlsegel ohne Taupunktabschaltung

Regelmäßige Taupunktabschaltung bei taupunktabhängigen Kühldecken

Das Problem bei konventionellen und taupunktabhängigen Heiz-, Kühlsegeln und Deckenheizungen, Deckenkühlungen ist, dass die Heiz-, Kühlfläche in direktem Kontakt mit der feuchten Raumluft steht.

Das hat zur Folge, dass nahe der Taupunkttemperatur der Raumluft die Kühlfläche abgeschaltet oder wärmer werden muss. Durch die Erhöhung der Vorlauftemperatur, bzw. die Abschaltung der Kaltwasserzufuhr geht die Kühlwirkung des Kühlsegels verloren, der Raum wird heiß, die Behaglichkeit sinkt.

Folglich bleibt die Hitze im Büro und kann nicht mehr durch das Kühlsegel abgeführt werden.

Neue Technologie mit High-Tech Material zur Vermeidung der Taupunktkondensation

Durch jahrelange Entwicklung und in Zusammenarbeit mit renommierten Forschungsinstitutionen und innovativen Unternehmen gelang es für die Überwindung der Taupunkttemperatur eine anwendbare Lösung zu finden.

Das Unternehmen interpanel hat ein Deckensegel und High-Tech Polymer entwickelt, welches hoch-transparent für Wärmestrahlung und gleichzeitig diffusionsdicht gegenüber Wasserdampf ist.

Im Prinzip wird der Polymerfilm, welcher problemlos recyclebar ist, vor die gekühlte Fläche des Heiz-, Kühlsegels gespannt. Durch diese Materialkombination und weitere Mechanismen kommt die feuchte Umgebungsluft nicht an die gekühlte Fläche des Kühlsegels.

Die Luft kann dann nicht mehr an der Kühlfläche auskondensieren, da diese nicht mit der Kühlfläche in Kontakt steht.

Eine neue Generation: Die taupunktUNabhängige Kühldecke.

Im Ergebnis der Trennung von Konvektion und Strahlung bleibt die sichtbare Oberfläche des Kühlsegels warm.

Gleichzeitig ist diese aber kühl im Infrarotspektrum, durch die Absorption der Wärmestrahlung aus dem Raum.

Durch dieses Funktionsprinzip kann die Flächenkühlung weit unterhalb der Taupunkttemperatur der Raumluft betrieben werden. Folglich bleibt die Behaglichkeit im Raum hoch und die Raumtemperatur angenehm.

Wirkprinzip durch Emission und Absorption von Niedertemperatur-Wärmestrahlung

Hervorzuheben ist, dass insbesondere die Infrarot- oder Wärmstrahlung der Personen und des Raumes durch die Schicht auf die Kühldecke bzw. die Kühlsegelfläche trifft.

Die Luft selbst hat keinen Einfluss auf den Austausch der Wärmestrahlung mit der Kühlfläche. Folglich wird die Wärme der Personen und des Raumes direkt vom Kühlsegel abgeführt. Dies ist besonders effizient und behaglich.

Heizen mit taupunktUNabhängigen Kühldecken

Im Heizfall wirkt das Prinzip ebenfalls. Die emittierte Wärmestrahlung des Heiz-, Kühldeckensegels dringt direkt durch die Schicht und heizt behaglich und komplett zugluftfrei den Raum.

Durch die emittierte Wärmestrahlung des Heiz-, Kühlsegels wird nicht direkt die Luft des Raumes beheizt, sondern die unter dem Heiz-, Kühldeckensegel befindlichen Oberflächen. Diese erwärmen dann gleichmäßig den Raum.

Das mit einem überwiegenden Anteil Strahlung arbeitende Kühldeckensegel ermöglicht es auch zonal nur begrenzte Bereiche effizient und behaglich zu kühlen und zu heizen. Abhängig vom gewünschten Raumklima sorgen so Heiz-, Kühlsegel im gesamten Raum für ein angenehmes Raumklima.

Das Heiz-, Kühlsegel für natürliche Lüftung

Voraussetzung für die Kombination Kühlsegel mit Fensterlüftung

Taupunktabhängige Kühlsegel und Kühldecken funktionieren insbesondere im Sommer nicht mit Fensterlüftung.

Schon ab 50-55 % relativer Luftfeuchte im Raum kann die Taupunktregelung bzw. Taupunktabschaltung einsetzen.

Auch das, selbst kurze, Öffnen der Fenster führt zu einer Abschaltung der Kühlung und damit zu Hitze im Büro.

Um eine Kondensation an der Kühldecke zu vermeiden, werden in der Regel verschiedene Maßnahmen bei taupunktabhängigen Systemen getroffen:

  1. Taupunktfühler am Vorlauf der Kühldecke, Kühlsegel in jedem Raum
  2. Fensterkontakte zum Abschalten an jedem öffenbaren Fenster
  3. Steuerung und Regelungssystem zur Taupunktabschaltung
  4. Luftklimaanlage zur Entfeuchtung der Raumluft

Mit interpanel sind diese teuren zusätzlichen Maßnahmen nicht notwendig.

Sie sparen sich die Materialkosten und komplexe Steuerung zur Abschaltung oder Regelung der Vorlauftemperaturen. Die Taupunktregelung bewirkt, dass Ihre Investition in die Kühldecke bzw. Kühlsegel keine Kühlleistung bringen kann. Meist, wenn diese im Sommer dringend benötigt wird.

Membrane assisted cooling – Technologie für die Umgehung der Taupunktproblematik

Das interpanel Klimapanel und die Klimaleuchte sind, weltweit einzigartig, von der Taupunkttemperatur der Raumluft unabhängig. Die Vorlauftemperatur der Kühlfläche kann durch unsere weltweit patentierte Technologie „Membrane-assisted-cooling“ dauerhaft unterhalb der Taupunkttemperatur liegen.

Das sichert eine optimale Kühlleistung schon ab 20 °C Raumtemperatur. Die einzigartige für Wärmestrahlung transparente und gleichzeitig diffusionsdichte Membran schützt die Kühlfläche vor Kondensation, gleichzeitig bleibt der Wärmetransport aufrechterhalten.

Kosten sparen im gewerblichen Bestand

Speziell im Bestand wird so auch im Zusammenspiel mit natürlicher Lüftung ein angenehmes Raumklima im Sommer und Winter geschaffen. Selbst unter schwül-warmen Bedingungen wird die Kühlleistung des Klimapanels oder der Klimaleuchte aufrechterhalten. Durch die niedrige mögliche Vorlauftemperatur und die folglich hohe Kühlleistung bleibt die Raumtemperatur und Raumluftfeuchte im Komfortbereich.

Beispielkonfiguration mit taupunktUNabhängigem Kühlsegel

In typischen Konfigurationen benötigen Räume bis ca. 30 m² mit z.B. 3 PC-Arbeitsplätzen nur zwei Klimapanels und eine Klimaleuchte. Dies ist optimal für die Kälte, Wärme und Arbeitsplatzbeleuchtung und eine hohe akustische Absorption für gute Sprachverständlichkeit. Durch den Wärme- und Kältetransport über Wärmestrahlung, ist die Positionierung der Kühlsegel direkt über den Arbeitsplätzen ideal.

Die Heiz- und Kühlsegel beeinflussen so lokal die gefühlten Temperaturen direkt und sorgen im Sommer, wie Winter, für optimale Komforttemperaturen.

Lesen Sie hierzu auch unseren Beitrag zur Nachrüstung im Bestand – zum Beitrag.

Durch den überwiegenden Anteil an Wärmestrahlung steigt im Sommerklima die Luftfeuchte geringer an, im Winter bleibt die Luftfeuchte im Vergleich zu konvektiven Systemen höher. Das ist raumklimatisch äußerst, angenehm und vorteilhaft.

Das Heiz-, Kühlsegel mit tageslichtnaher und circadianer Arbeitsplatzbeleuchtung

HCL-LED Lichtdecke mit integrierter Heizung und Kühlung

Die thermisch aktivierte Fläche der interpanel Klimaleuchte und Akustikleuchte wird durch leistungsstarke, innovative und hochwertige LED-Technik perfekt ergänzt.

In der Klimaleuchte und Akustikleuchte sind spezielle HCL-LEDs verbaut. In Zusammenarbeit mit der intuitiven und dezentralen Steuerung wird die Anpassung der Beleuchtung an das natürliche Vorbild der Sonne und des circadianen Rhythmus optimiert.

Die große Lichtfläche wirkt gleichzeitig optimal unterstützend auf die visuelle und biologische Wirkung für die Nutzer der Klimaleuchte und Akustikleuchte.

Bauherren und Immobilieninvestoren können so z.B. in Mietobjekten großflächig und mit nur einer Lösung eine arbeitsstättenkonforme und hochwertige Ausleuchtung effizient und wirtschaftlich realisieren und betreiben.

Die Lichtqualität und Ausleuchtung der Klimaleuchte und Akustikleuchte setzt dabei neue Maßstäbe in Flexibilität, Ausleuchtung und Wirkung.

Installation: seriell, einfach und staubfrei.

Mit der vorgefertigten Systemlösung mehr Fläche in weniger Zeit ausrüsten

Alle Komponenten sind darauf optimiert, mit einem möglichst hohen Vorfertigungsgrad auf die Baustelle zu kommen.

Durch den gleichzeitig verringerten Deckenbelegungsgrad von typischerweise nur 30 %, sind signifikant weniger Bohrlöcher in der Decke notwendig. Wegfallende Schweiß- und Lötarbeiten auf der Baustelle minimieren Verarbeitungsrisiken durch improvisierte Prozesse auf der Baustelle.

Zusammengefasst sorgt das komplett vorgefertigte Deckensystem damit für eine einfache, zügige und kostensichere Montage.

Geringerer Deckenbelegungsgrad = weniger Bohr- und Montageaufwand

interpanel-Deckensegel werden installationsfertig auf die Baustelle geliefert

Montage erfolgt nahezu staubfrei und in wenigen Schritten

Keine Schnitt-, Schleifarbeiten und lange Verarbeitungs- und Trockenzeiten

Stressfreie Montage und persönliche Schulung durch Hersteller und Fachpartner

Ideal für die Nachrüstung im Bestand

Die zügige und erhebliche Steigerung der Sanierungsquote ist eine Grundvoraussetzung für die Erreichung der Klimaziele.

Gleichzeitig ist die Schaffung eines angenehmen Raumklimas durch vollflächig verlegte Heiz- taupunktabhängige Kühldeckensysteme mit zusätzlich notwendiger Luft-Klimatisierung häufig mit zahlreichen Schnittstellen, Koordinationsaufwand und erheblichem Investitions- und Installationsaufwand verknüpft.

Komplexe Produktkombinationen, Heizsysteme und Deckeneinbauten und individuelle Details können daher schnell zu erheblichen Reibungsverlusten, Aufwand und teuren Nachträgen führen.

Für die effiziente serielle Sanierung von kleinen bis sehr großen Gewerbeimmobilien eignet sich das interpanel-System aufgrund der klaren Schnittstellen, hohen Vorfertigung und einzigartigen Leistungseigenschaften ideal. Das schafft Sicherheit und Planbarkeit in Ausführung und Betrieb.

Im Gegensatz zu Einzellösungen werden mit den Deckensegeln von interpanel komplett vorgefertigte Raumklimalösungen mit mehreren Funktionen und jederzeit hoher Leistung im Kühl- und Heizfall einfach realisiert. Die Klimaleuchte und Akustikleuchte wird mit unserer HCL-Lichtsteuerung, batterie-, kabellos über Funk und optional via App bedient.

Es ist nur ein sehr geringer Eingriff in die Baustruktur notwendig. Durch die punktuelle Befestigung entsteht nahezu keine Staubbelastung der Luft während der Installation.

Das macht es möglich auch im bezogenen Bestand die Heizung, Kühlung, Beleuchtung und hohe akustische Absorption in einem Schritt zu realisieren.

Die einzigartige Funktionskombination, geringe Deckenbelegung und klare Übergabepunkte reduzieren den Abstimmungsaufwand auf ein Minimum. Mit den Systemen wird so in einem Schritt die Heizung und Kühlung auf einen modernen Standard gebracht.

Der typische Deckenbelegungsgrad für übliche Büroräume liegt häufig in einem Bereich von ca. 15 – 30 %. Kleinere und größere Büro- und Verwaltungsobjekte lassen sich so zügig planen, realisieren und wieder betreiben oder vermieten.

Die Nachrüstung technischer Gebäudeausrüstung ist in bestehenden Flächen und Gewerbeimmobilien aufgrund geringer Deckenhöhen oder fehlendem Platz eine Herausforderung.

Lüftungskanäle mit großem Durchmesser lassen sich oft nicht unterbringen. Die Deckenhöhe soll möglichst erhalten bleiben.

interpanel benötigt zum Betrieb nur ein hydraulisches 2- oder 4-Leiter-System. Für die Beleuchtung ist eine 1-phasige Stromversorgung an der Klimaleuchte, bzw. Akustikleuchte notwendig.

Die hydraulische Versorgung geschieht in der Regel über den Flur mit Stichleitungen in die einzelnen Zonen oder Räume. Für die Raumtemperaturregelung kann ein Raumthermostat, oder smartes System via DALI oder KNX problemlos eingesetzt werden.

Gerade in großen Gebäuden ist die niedrige typische Vorlauftemperatur von 8-14 °C im Kühlfall vorteilhaft. Denn, im gleichen Kaltwassernetz zusätzliche Kälteabnehmer, wie z.B. Umluftkühlgeräte in Hochwärmelastbereichen installiert werden. Aber ohne ein zusätzliches Split-Gerät oder hydraulisches Netz zu installieren.

Realisierte Projekte mit taupunktUNabhängigen Kühldecken

portfolio Blum 1024x1024 - Produkt

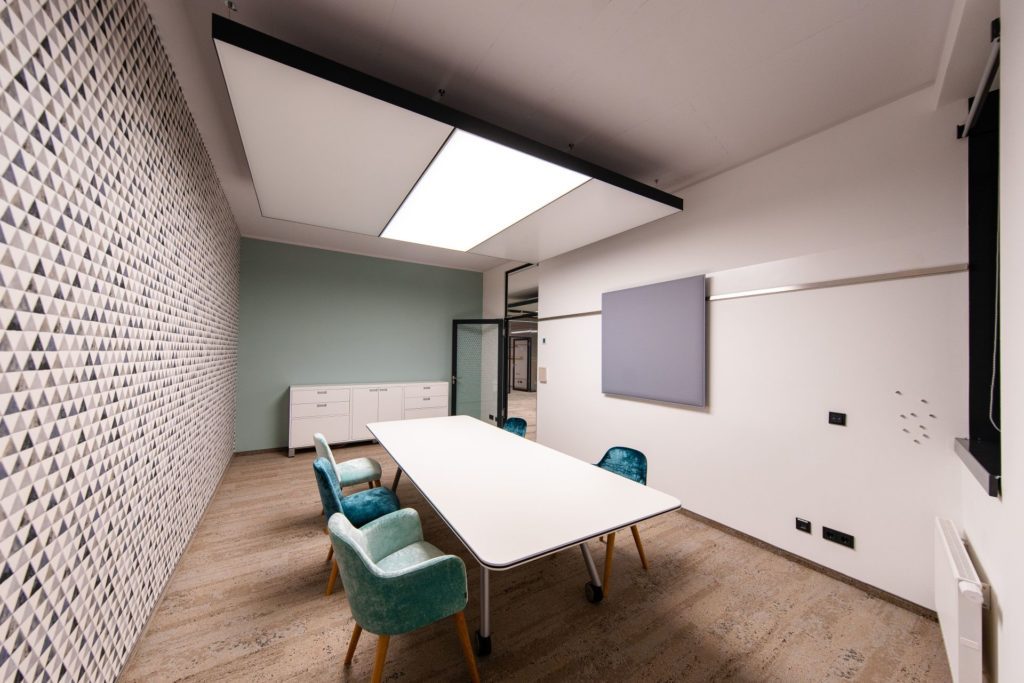

Sebastian Blum GmbH

Projekt: Gesundes Raumklima für die Büroräume der Sebastian Blum GmbH Ort: München Planung: R.E.E.S., Keltenring 15, 82041 Oberhaching  Bauzeit: 1. Quartal…
ABW Architekten Heiz K%C3%BChldecke mit Licht und Akustik von interpanel 03 1024x683 - Produkt

ABW Architekten GmbH

Projekt: ABW Architekten GmbH Wegweisendes Architektenbüro mit nachhaltiger Gebäudetechnik Ort: Düsseldorf Planung: ABW Architekten GmbH Bauzeit: 2018/2019 Nutzung: Architekturbüro Fläche:…
SEB04991 1 1024x683 - Produkt

Glöckler & Lauer GmbH & Co. Systemhaus KG

Projekt: Bestehende Büros Kühlen ohne Klimaanlage und circadian beleuchten Ort: Neu-Ulm Planung: interpanel GmbH Bauzeit: Q4/2019 Nutzung: IT-Systemhaus Fläche: 2x 400…
Beitragsbild VBG Straubing - Produkt

Sanierung und Umnutzung der Textilfabrik in Straubing – VBG eG

Büros, Co-Working-Spaces und Lagerflächen zur flexiblen Vermietung Ort: Straubing, Deutschland Planung: SEHLHOFF Ingenieure & Architekten, interpanel GmbH Bauzeit: 2018-2020 Nutzung:…
Bruker Beitragsbild - Produkt

Bruker AG

Projekt: Statt Klimaanlage – Kühlsegel mit HCL-Arbeitsplatzlicht und Akustik für Labor, Technik und Büro Ort: Fällanden, Schweiz Planung: Voj-Tech Ingenieure…
Junk und Reich Projekt - Produkt

Junk & Reich – Architekten BDA

Projekt: Heiz-, Kühlsegel im bezogenen Büro nachrüsten für besseres Raumklima und höhere Energieeffizienz Ort: Weimar, Deutschland Planung: interpanel GmbH Bauzeit:…
2829 interpanel ref overath2022 HDR 1024x683 - Produkt

Sanierung im Bestand mit Büro, Pflege und Restaurant in Overath

Multifunktionale Gewerbeflächen mit CO₂-neutraler stiller Kühlung Bauherr: MH Aggerpark GmbH Burghof 3, 51491 Overath Ort: Dr.-Ringens-Straße 15 51491 Overath Gewerbesanierung…
IMG 3057 1024x768 - Produkt

Deichtor Office Center – moderne Büros in Hamburg

Neue hochwertige Büroflächen in renommierter Lage Hamburgs Ort: Deichtor Office Center Willy-Brandt-Straße 1 20457 Hamburg Akustisch wirksame Klimaleuchten für Kühlung,…
architecture 1871154 1024x768 - Produkt

Chilehaus Hamburg

Das Chilehaus – UNESCO-Weltkulturerbe mit interpanel Ort: Chilehaus Fischertwiete 2A 20095 Hamburg Das Chilehaus Das Chilehaus – UNESCO-Weltkulturerbe und Architektur…

Service zum Deckensystem

Optimaler Projektablauf.
Von der Projektierung bis zum Betrieb

Als Hersteller und Systemanbieter unterstützt Sie interpanel mit einem erfahrenen Ingenieurteam von den ersten Planungsschritten und Kalkulationen bis zum optimalen Betrieb der Anlage.

Dabei erhöht der hohe Vorfertigungsgrad des Systems die Planungseffizienz maßgeblich.

Zum Betrieb der Deckensegel ist ein Elektroanschluss, sowie eine Heiz-, Kälteversorgung mit Wasser notwendig. Mit interpanel werden so zügig und kostensicher hochwertige Räume mit stiller Deckenkühlung und Deckenheizung, circadianer, HCL-LED Arbeitsplatzbeleuchtung und guter Raumakustik geschaffen.

Unterstützung in Planung, Ausführung und Betrieb direkt vom Hersteller

Kostensicher und wirtschaftlich ohne Nachtragsrisiken

optionale thermisch-energetische 3D-Gebäudesimulation mit IDA-ICE

Montage und Inbetriebnahme durch Fachpartner oder Schulung

optionales Cloud LoRaWAN Raumklimamonitoring

logo whiteZeichenfl%C3%A4che 2@2x 1024x925 - Produkt

Projektablauf mit interpanel

Stressfreie Projektabwicklung

Um Ihr Projekt effizient zu realisieren, erhalten Sie von interpanel in jeder Bauphase die notwendige Unterstützung.

Abhängig von Projektgröße und Konstellation bietet interpanel mit seinem Partnernetzwerk auch fertige Gesamtsysteme. Diese beinhalten die Wärme- und Kälteerzeugung, Verteilung und Steuerung und die einzigartigen Deckensegel.

Anfrage

Übermitteln Sie uns Ihre Pläne. Im persönlichen Gespräch prüfen wir Ihr Projekt.

Empfehlung

Sie erhalten eine detaillierte Empfehlung und auf Wunsch ein verbindliches Angebot.

Projektierung

Nach Auftragsbestätigung planen und koordinieren wir bei Bedarf die Realisation Ihrer Anlage.

Ausführung

Realisierung in Zusammenarbeit mit Ihrem Fachbetrieb oder unserem Partnernetzwerk.

Fachwebinare

Unsere Webinare geben Ihnen schnell einen tieferen Einblick über das interpanel-Deckensystem. Zusätzlich bieten wir weiterführende Webinare zu spezifischen Themen an.

Live-Webinare

direkt Fragen stellen

garantiert informativ

Referenzen

FAQ

Das interpanel-System ist Made in Germany. Hersteller ist die interpanel GmbH. Wir arbeiten mit regionalen und überregionalen Industrie- und Forschungspartnern stetig an der Weiterentwicklung des Systems. interpanel ist exklusiver Lizenznehmer der Fraunhofer-Gesellschaft.

Die LED-Technologie hat neue Bauformen und eine hohe Effizienz von Leuchten ermöglicht. Weiterhin kann gezielt auf die Lichtfarbe und Intensität Einfluss genommen werden. Die Klimaleuchte und Akustikleuchte sind daher mit hochwertigen HCL-LED´s mit eine Farbwiedergabe von CRI/RA > 90 ausgerüstet.

Human centric Lighting (HCL) unterstützt die Gesundheit, das Wohlbefinden und Leistungsfähigkeit des Menschen durch die visuelle, emotionale und besondere biologische Wirkung von Licht. Licht hat u.A. einen direkten Einfluss auf unsere innere Uhr. Kühleres Licht am Morgen wirkt aktivierend, während warmes Licht am Abend eher beruhigend wirkt. (Quelle)

interpanel bietet im System eine intelligente HCL-LED Steuerung an, welche die Dimmung, Lichtfarbe, Intensität und weitere Parameter exakt auf den Nutzer abstimmt.

Im direkten Vergleich zu Luft-basierten Kühlgeräten, z.B. Umluftkühlgeräten oder Split-Klimaanlagen wird ein erhebliches Maß an Energie eingespart.

Je nach Situation und Projekt kann die Einsparung über 60 % betragen. Einflussfaktoren sind die hohe Effizienz des Energietransportes über Wasser, statt Luft und die Übertragung der Wärme über Wärmestrahlung, statt über Ventilatoren mit Filtern.

Zum Betrieb der Klimaleuchte und des Klimapanels wird eine Wärme- und Kältequelle, z.B. durch eine effiziente Wärmepumpe, benötigt. Diese muss über einen geregelten hydraulischen Wasserkreislauf mit den Deckensegeln verbunden werden. Prinzipiell kann jede Heiz- und Kältequelle eingebunden werden.

Für eine detaillierte Einschätzung und thermisch-energetische Berechnung unterstützen moderne Gebäudesimulationen den Planungsprozess.

Fragen Sie uns dazu gern an. Mehr Informationen zu Gebäudesimulationen.

Nach dem Stand der Technik muss daher für den zuverlässigen Betrieb einer taupunktabhängigen Kühldecke, eine leistungsstarke Luftklimatisierung, eine Abschaltsensorik an den Fenstern und eine hydraulische Regelung mit Taupunktüberwachung an den Leitungen installiert werden.

Das hat in der Praxis zur Folge, dass, sobald die Fenster kurz geöffnet werden, die Kühlung in der Zone abschaltet bzw. eine unbestimmte Zeit ausfällt. Folglich wird der Raum heiß.

In der Praxis ist es im Neubau, aber insbesondere auch in der Bestandssanierung aber:

  • häufig nicht möglich, gewünscht oder wirtschaftlich, eine Luft-Vollluftklimatisierung nachzurüsten
  • der Wunsch da, eine stille Heizung und Kühlung mit niedrigen Temperaturen für eine zukunftsorientierte und nachhaltige Wärme- und Kälteversorgung zu nutzen
  • gewünscht oder erforderlich, auch im Sommer mal die Fenster öffnen zu können, ohne dass die Kühlung den ganzen Tag ausfällt
  • angestrebt, die Anlagentechnik einfach, wirtschaftlich und zuverlässig zu gestalten.

Mit einer taupunktabhängigen Heiz- und Kühldecke ist dies ohne erheblichen zusätzlichen Aufwand nicht erreichbar.

Mit der Interpanel Klimaleuchte und dem Klimapanel sind jedoch keine Taupunktwächter notwendig.

Es findet keine Taupunktabschaltung bei Unterschreitung der Taupunkttemperatur der Luft statt. Eine zusätzliche Luftentfeuchtung ist in normalen Nutzungsszenarien nicht notwendig. Bei Bedarf kann diese durch die niedrigeren Vorlauftemperaturen problemlos im gleichen Kaltwasserkreislauf installiert werden.

Die Kombination mit einer zentralen oder dezentralen Lüftung für Ihre Flächen ist problemlos möglich. In der Regel ist die Lüftungsanlage seitens der latenten und sensiblen Lasten getrennt von den Heiz-, Kühlsegeln zu betrachten.

Es gilt das Prinzip „Wasser für die Kühlung und Heizung, Luft zum Atmen und abführen von Luftschadstoffen.“ Lüftungssysteme lassen sich sowohl zwischen den interpanel-Deckensegeln anbringen, als auch separat installieren.

Hier wären z.B. konvektionsarme Quellluftauslässe eine Möglichkeit. Fragen Sie uns hierzu gern direkt an. Eine Leistungssteigerung durch erzwungene Strömung am Heiz-, Kühlsegel ist in der Regel nicht notwendig.

Ja, die Klimaleuchte mit der ca. 2,3 m² großen Lichtfläche kühlt und heizt ebenfalls wie das Klimapanel. Damit werden die LED´s ebenfalls aktiv gekühlt, was die Lebensdauer maßgeblich erhöht. Zusätzlich tragen diese nicht zur Raumerwärmung bei.

Dies verbessert ebenfalls das Raumklima, da die Lichtfläche nicht warm abstrahlt und somit nicht zu einer unangenehmen Wärmebelastung führt, welche sonst über eine Luft-Klimaanlage abgeführt werden müsste.

Das Heiz-, Kühldeckensystem von interpanel ist für kleine Räume ab ca. 10 m², als auch für Großraumbüros mit über 1.000 m² oder hallenartige Workspaces geeignet.

Eine wirtschaftliche Anlagengröße besteht ab ca. 90-120 m² auszustattender Bürofläche. Dann ist eine Gesamtanlage mit Wärmepumpe, Regelung und den multifunktionalen Heiz-, Kühldecken gut umsetzbar. Speziell für kleinere Vorhaben können wir mit Fachpartnern auch vorkonfigurierte Komplettsysteme anbieten.

Senden Sie uns gern Ihre Unterlagen zum Projekt an info@interpanel.com incl. Grundriss, Heiz-, Kühllastberechnung und Ihren Anforderungen.

Wir nehmen direkt mit Ihnen Kontakt auf und erstellen Ihnen ein kostenfreies Angebot passend zu Ihrem Projekt und Anforderungen.

Unsere Systemunterlagen und weitere Planungsdaten erhalten Sie direkt unter: Downloadbereich

Kontakt
